عندما يتعلق الأمر بالتحكم في المحركات الصناعية، تعد الدقة والأداء والفعالية من حيث التكلفة عوامل حاسمة في تحديد الحل الصحيح. من بين التقنيات المتقدمة المتاحة للتحكم في المحركات، أصبح تهدف هذه المقالة إلى شرح كيفية عمل محرك التيار المتردد المتجه للحلقة، مع التركيز على المبادئ التي تكمن وراءه، وأنماط التحكم فيه، والاعتبارات العملية التي ينطوي عليها استخدامه. يعد فهم آليات تقنية القيادة هذه أمرًا ضروريًا لأي شخص يتطلع إلى تحسين التحكم في المحركات في تطبيقاته. محرك التيار المتردد ذو ناقل الحلقة خيارًا شائعًا للعديد من الصناعات.
لتقدير كيفية عمل محرك التيار المتردد المتجه بشكل كامل، من المهم أولاً فهم أساسيات التحكم في المحرك وسبب ضرورة أنظمة التحكم المتقدمة. في أنظمة التحكم التقليدية في المحركات، يوجد عنصران أساسيان: سرعة المحرك وعزم الدوران الذي يولده. يتطلب تحقيق الأداء الأمثل إدارة كلا هذين العاملين بفعالية، وهنا يأتي دور تعقيد أنظمة التحكم في المحركات.
أكثر أنواع المحركات شيوعًا المستخدمة في التطبيقات الصناعية هو المحرك التعريفي، والذي يعتمد على الحث الكهرومغناطيسي لتحويل الطاقة الكهربائية إلى طاقة ميكانيكية. عند التحكم في مثل هذه المحركات، فإن العوامل الأساسية التي يجب التحكم فيها هي السرعة وعزم الدوران. وهذه العوامل مترابطة، مما يعني أن التعديلات على أحدهما سوف تؤثر على الآخر. على سبيل المثال، زيادة سرعة المحرك غالبًا ما تقلل من عزم الدوران، خاصة تحت الحمل. وهذا يجعل التحكم الدقيق في السرعة وعزم الدوران أمرًا ضروريًا للتطبيقات التي تتطلب التشغيل السلس والأداء المتسق.
إحدى أبسط طرق التحكم في محركات التيار المتردد هي التحكم في V/هرتز، حيث يتناسب الجهد الكهربي المزود للمحرك مع التردد. في حين أن هذه الطريقة سهلة التنفيذ وفعالة من حيث التكلفة، إلا أنها لها قيود ملحوظة. القيد الأكثر أهمية هو عدم قدرته على توفير عزم دوران ثابت عند السرعات المنخفضة. عندما يتباطأ المحرك، فإنه يفقد قدرته على عزم الدوران، الأمر الذي قد يمثل مشكلة بالنسبة للعمليات التي تتطلب دقة منخفضة السرعة. لهذه الأسباب، غالبًا ما يكون التحكم في V/هرتز غير كافٍ للعديد من التطبيقات الحديثة التي تتطلب قدرًا أكبر من المرونة والأداء بسرعات مختلفة.
يعد التحكم في المتجهات، والذي يشار إليه غالبًا باسم التحكم الموجه ميدانيًا (FOC)، طريقة أكثر تقدمًا للتحكم في المحركات والتي تعالج قيود التحكم في V/هرتز. فهو يوفر تحكمًا دقيقًا في كل من عزم الدوران والمجال المغناطيسي للمحرك، مما يوفر أداءً محسنًا عبر نطاق أوسع من السرعات والأحمال.
في التحكم في المتجهات ، ينقسم تيار المحرك إلى مكونين: تيار إنتاج عزم الدوران وتيار المغنطة. يتم التحكم في هذين المكونين بشكل مستقل على طول محاور dq. يمثل المحور d التيار المغنطيسي، المسؤول عن توليد المجال المغناطيسي للمحرك، بينما يمثل المحور q التيار المنتج لعزم الدوران، والذي يساهم بشكل مباشر في قوة دوران المحرك. ومن خلال فصل هذين التيارين، يسمح التحكم في المتجهات بالإدارة الدقيقة لعزم دوران المحرك وسرعته دون المساس بالأداء عند السرعات المنخفضة.
أحد الفروق الرئيسية في التحكم في ناقلات الأمراض هو ما إذا كان يتم استخدام ردود الفعل من المحرك أم لا. في التحكم في ناقلات الحركة ذات الحلقة المغلقة، يتم توصيل جهاز تشفير بالمحرك لمراقبة سرعته وموضعه بشكل مستمر، مما يسمح بإجراء تعديلات في الوقت الفعلي على نظام التحكم. توفر حلقة الملاحظات هذه تحكمًا دقيقًا للغاية ولكنها تزيد من التعقيد والتكلفة.
في المقابل، فإن التحكم في ناقل الحركة بدون مستشعر (أو التحكم في ناقل الحلقة المفتوحة)، كما هو موضح في محركات التيار المتردد ذات ناقل الحلقة، يلغي الحاجة إلى جهاز تشفير. وبدلاً من ذلك، يستخدم محرك الأقراص خوارزميات لتقدير أداء المحرك بناءً على معلمات المحرك المحددة مسبقًا. في حين أن هذا يقلل من تعقيد النظام وتكلفته، فإنه لا يزال يحافظ على الأداء العالي والتحكم الموثوق، مما يجعل محركات التيار المتردد ذات التيار المتردد خيارًا جذابًا للعديد من التطبيقات.
يعمل محرك التيار المتردد المتجه للحلقة على مبدأ التحكم في ناقل الحلقة المفتوحة. بدلاً من الاعتماد على ردود فعل التشفير لضبط أداء المحرك، يستخدم محرك الأقراص خوارزميات لتقدير سلوك المحرك. تبدأ العملية بتحليل المعلمات الكهربائية للمحرك، بما في ذلك الجهد والتيار والتردد. يقوم محرك الأقراص بعد ذلك بضبط مدخلات التحكم في المحرك بناءً على هذه البيانات، مما يوفر تحكمًا دقيقًا في السرعة وعزم الدوران.
تتمثل الميزة الرئيسية لمحرك التيار المتردد المتجه للحلقة في قدرته على الحفاظ على الأداء العالي دون الحاجة إلى أجهزة ردود فعل مكلفة مثل أجهزة التشفير. يستخدم محرك الأقراص خوارزميات متقدمة تقدر سرعة المحرك وموضعه، حتى في حالة عدم وجود بيانات في الوقت الفعلي من المحرك نفسه. من خلال الضبط المستمر لمعلمات التحكم في المحرك بناءً على هذه التقديرات، يمكن لمحرك التيار المتردد المتجه للحلقة تحقيق التشغيل السلس والفعال عبر نطاق واسع من السرعات.
يمكن تقسيم التدفق الأساسي للتحكم في محرك التيار المتردد المتجه للحلقة إلى عدة خطوات رئيسية:
إدخال معلمات المحرك : يتلقى محرك الأقراص معلمات المحرك الأولية (مثل الطاقة المقدرة والجهد والسرعة).
تقدير البيانات : يقوم المحرك بتقدير السرعة الحالية للمحرك وموضعه بناءً على بيانات الإدخال والخوارزميات الداخلية.
ضبط التحكم : بناءً على هذه التقديرات، يقوم محرك الأقراص بضبط الجهد والتردد المزود للمحرك للحفاظ على الأداء الأمثل.
المراقبة المستمرة : يستمر محرك الأقراص في مراقبة مدخلات التحكم وضبطها لضمان التشغيل السلس في ظل الأحمال والسرعات المختلفة.
يضمن تدفق التحكم هذا أن المحرك يعمل بكفاءة، حتى في ظل الظروف الصعبة، دون الحاجة إلى أنظمة تغذية راجعة معقدة.

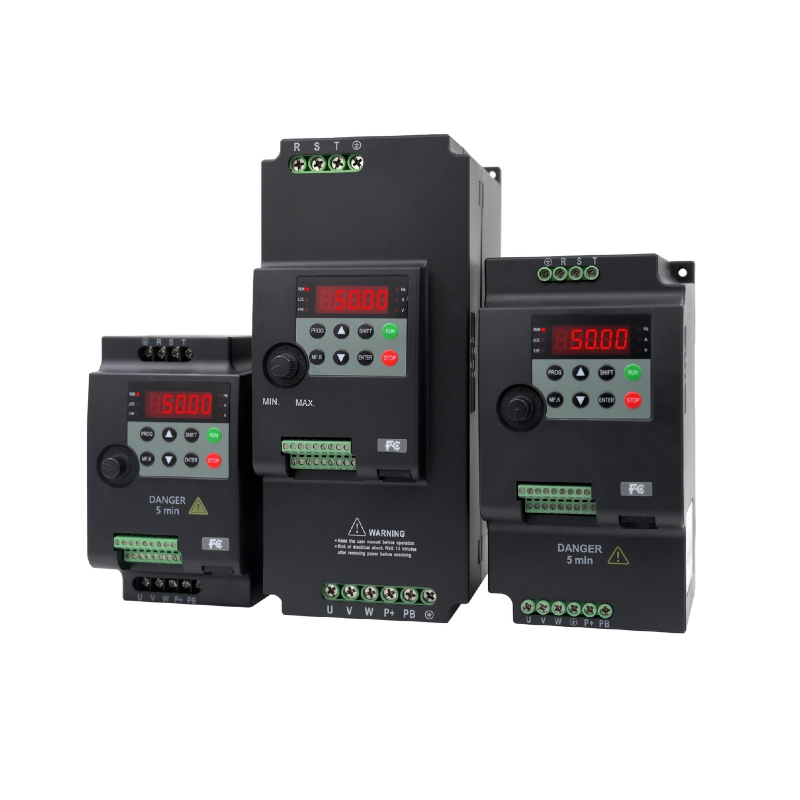

تعد سلسلة FC100E من Janson Controls مثالًا مثاليًا لمحرك التيار المتردد المتجه للحلقة الذي يوفر المرونة في التحكم في المحرك. يدعم محرك الأقراص كلاً من وضع ناقل الحلقة المفتوحة ووضع V/F، مما يسمح للمستخدمين باختيار استراتيجية التحكم الأكثر ملاءمة لتطبيقهم المحدد.
في وضع ناقل الحلقة المفتوحة، تستخدم سلسلة FC100E التحكم في ناقل الحركة بدون مستشعر لتنظيم سرعة المحرك وعزم الدوران. يعد هذا الوضع مثاليًا للتطبيقات التي تتطلب تحكمًا دقيقًا ولكن لا تكون هناك حاجة إلى تعليقات المشفر. من ناحية أخرى، يعد وضع V/F طريقة تحكم أبسط تقوم بضبط الجهد الكهربي وتردد المحرك لتنظيم السرعة. على الرغم من أنه أقل دقة من التحكم في المتجهات، إلا أن وضع V/F لا يزال يمثل حلاً موثوقًا وفعالاً من حيث التكلفة للعديد من التطبيقات الأساسية.
تم تصميم سلسلة FC100E للتعامل مع مجموعة واسعة من ظروف التشغيل. فهو يوفر قدرة تحميل زائد بنسبة 150% لمدة دقيقة واحدة و180% لمدة ثانيتين، مما يضمن قدرة المحرك على التعامل مع الارتفاعات قصيرة المدى في الطلب دون المساس بالأداء. هذه الميزة تجعل سلسلة FC100E مناسبة بشكل خاص للتطبيقات عالية الطلب التي تتطلب توازنًا بين المرونة والموثوقية.
عند استخدام محرك التيار المتردد المتجه للحلقة، يجب مراعاة العديد من العوامل العملية لضمان الأداء الأمثل والموثوقية على المدى الطويل.
لضمان تشغيل محرك الأقراص على النحو الأمثل، من المهم إعداد معلمات المحرك بشكل صحيح. تشتمل سلسلة FC100E على ميزة الضبط التلقائي التي تقوم تلقائيًا باكتشاف وتكوين المعلمات الرئيسية للمحرك. تعمل هذه الميزة على تبسيط الإعداد وتضمن أن المحرك يعمل بأعلى كفاءة.
من الضروري مطابقة مواصفات المحرك مع مواصفات محرك الأقراص لتجنب ضعف الأداء أو التلف. تم تصميم سلسلة FC100E للعمل مع مجموعة واسعة من أنواع المحركات، مما يجعلها قابلة للتكيف مع التطبيقات الصناعية المختلفة.
عند تركيب محرك التيار المتردد المتجه للحلقة، تأكد من أن البيئة مناسبة لتشغيل المحرك، بما في ذلك التهوية المناسبة والتحكم في درجة الحرارة. يجب أيضًا أن يكون محرك الأقراص متصلاً بالأسلاك المناسبة وآليات الحماية لمنع حدوث أضرار ناجمة عن زيادة الطاقة أو المشكلات الكهربائية الأخرى. بالإضافة إلى ذلك، تأكد من التوافق مع واجهات الاتصال مثل RS485 أو Modbus للتكامل في أنظمة التشغيل الآلي الأكثر تعقيدًا.
باختصار، يوفر محرك التيار المتردد المتجه للحلقة حلاً فعالاً وفعالاً من حيث التكلفة للتحكم الدقيق في المحركات في التطبيقات الصناعية. باستخدام التحكم في ناقلات الحلقة المفتوحة، يوفر محرك التيار المتردد المتجه للحلقة عزم دوران عاليًا وتنظيم السرعة والأداء دون الحاجة إلى تعليقات جهاز التشفير. بفضل أوضاع التحكم المرنة والتكامل السهل، يعد خيارًا مثاليًا للتطبيقات التي تتراوح من المضخات إلى الناقلات. إذا كنت تبحث عن محرك تيار متردد موثوق به وموجه لاحتياجات التحكم في المحرك لديك، فإن سلسلة FC100E من Janson Controls تعد خيارًا ممتازًا.
لمزيد من المعلومات أو لطلب عرض أسعار، لا تتردد في الاتصال بنا اليوم ومعرفة كيف يمكن لمحرك التيار المتردد الخاص بنا أن يعزز أنظمة التحكم في المحرك لديك.
1. ما هو الفرق بين التحكم في ناقلات الحركة ذات الحلقة المفتوحة والحلقة المغلقة؟
لا يتطلب التحكم في ناقل الحركة ذو الحلقة المفتوحة تعليقات المشفر، ويعتمد على الخوارزميات لتقدير أداء المحرك. يستخدم التحكم في الحلقة المغلقة بيانات في الوقت الفعلي من أجهزة التشفير لضبط أداء المحرك بشكل مستمر.
2. هل يمكن لسلسلة FC100E التعامل مع التطبيقات عالية السرعة؟
نعم، توفر سلسلة FC100E تحكمًا دقيقًا في السرعة وعزم الدوران لمجموعة واسعة من التطبيقات، مما يضمن أداءً موثوقًا به حتى عند السرعات العالية.
3. ما هي الصناعات التي تستفيد من استخدام محرك التيار المتردد المتجه للحلقة؟
تستفيد الصناعات مثل التصنيع والتدفئة والتهوية وتكييف الهواء (HVAC) ومعالجة المياه والأتمتة من محركات التيار المتردد ذات ناقل الحلقة، خاصة بالنسبة للتطبيقات التي تتطلب سرعة ثابتة وتحكمًا في عزم الدوران.
4. كيف تعمل ميزة الضبط التلقائي في سلسلة FC100E؟
تقوم ميزة الضبط التلقائي باكتشاف معلمات المحرك وتكوينها تلقائيًا، مما يضمن الأداء الأمثل دون الحاجة إلى الإعداد اليدوي.
