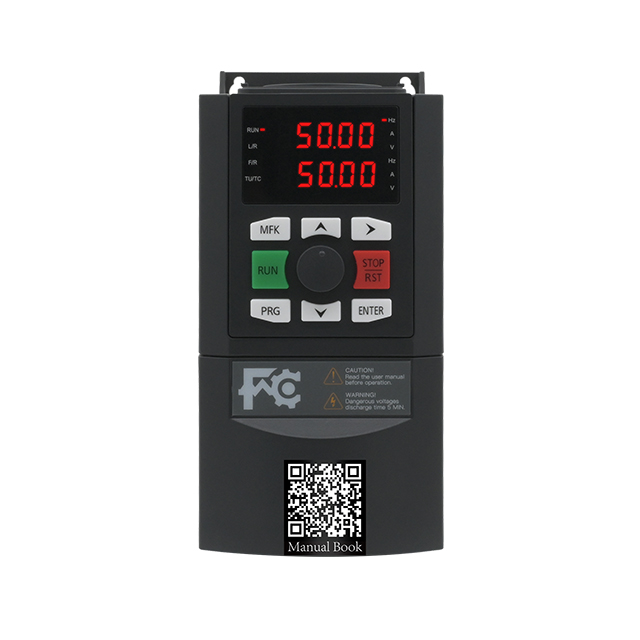

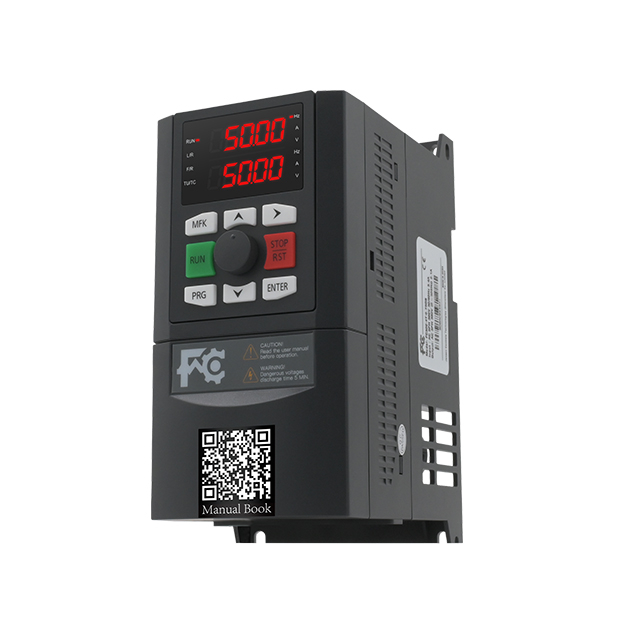

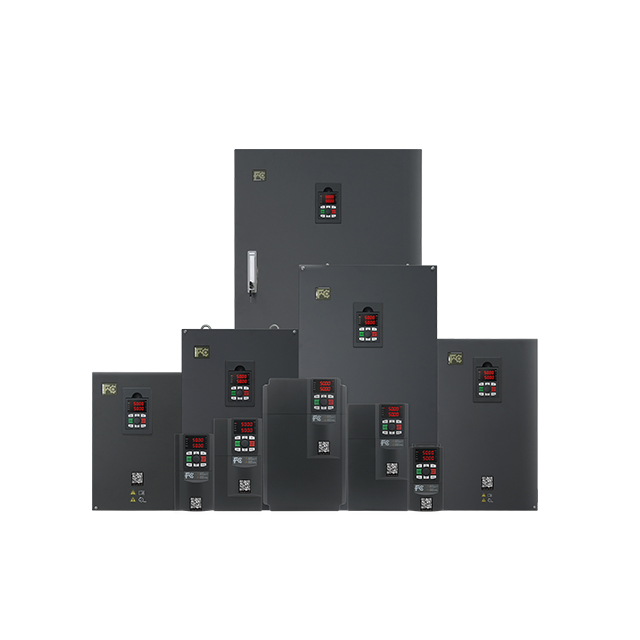

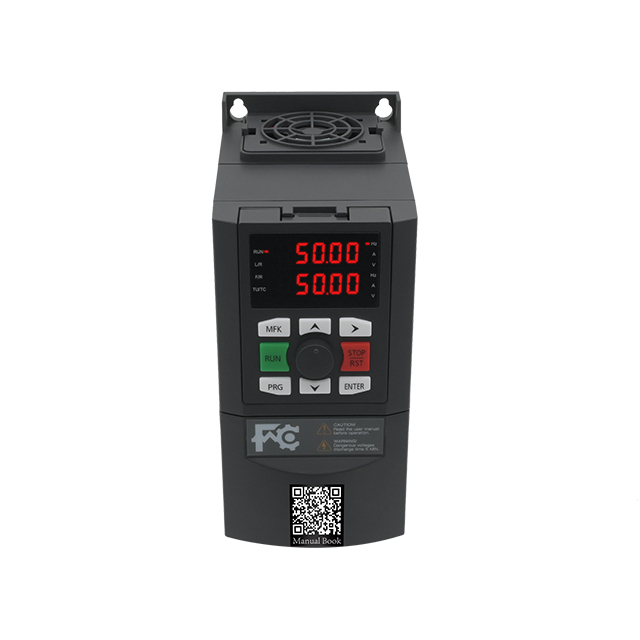

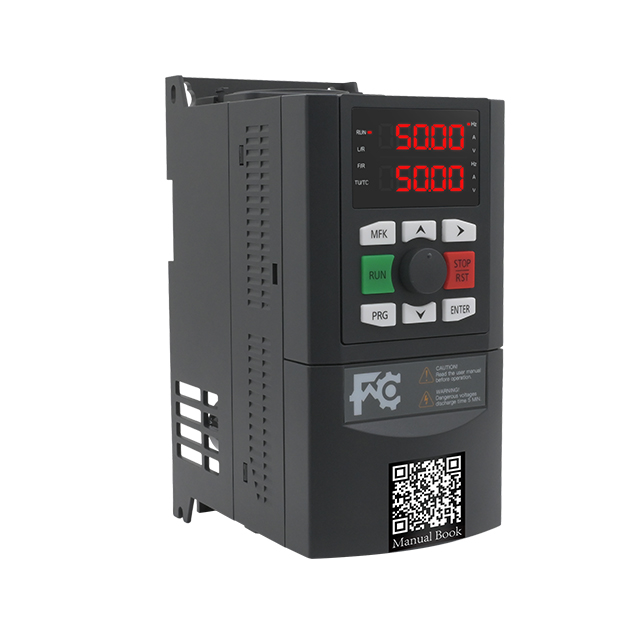

محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300

loading

محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300 محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300
محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300 محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300
محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300 محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300
محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300 محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300
محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300 محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300
محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300 محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300

loading

محول التردد العام لناقل الحلقة المفتوحة من سلسلة FC300

توافر الحالة:
الكمية:
رسالتك سلة الاستفسارات
· يقود كلا النوعين من المحركات
· الأداء العالي والمتانة
· تصنيع المعدات الأصلية/تصنيع التصميم الشخصي التخصيص

تقدم Janson Control للمحرك FC300 منصة قيادة مرنة وعالية الأداء مصممة خصيصًا لمصنعي المعدات الأصلية وأصحاب العلامات التجارية. أكثر من مجرد عاكس، فهو الأساس الموثوق لمعدات الجيل القادم لديك. يقوم FC300 بتشغيل كل من المحركات المتزامنة والحثية ذات المغناطيس الدائم بشكل فريد. وهذا يلغي التنازلات في التصميم، مما يمنحك مرونة مطلقة. التحكم المتقدم: يتميز بتحكم ناقل بدون مستشعر، فهو يوفر بداية سلسة وتنظيمًا دقيقًا للسرعة واستجابة فائقة للحمل عبر جميع أنواع المحركات، مما يضمن أداءً موثوقًا في التطبيقات الصناعية المتنوعة.

  • FC300

  • Janson Controls

اختيار المنتج
المعلمة الفنية
رقم البندمحرك قابل للتكيف (KW)تيار الإدخال (أ)تيار الإخراج (أ)سعة معدل (KVA)ث
(مم)		همم
)		د
(مم)		W1
(مم)		H1
(مم)		GW
(كجم)
                                                       1 إدخال الطور وإخراج 3 طور   220V (-15 ٪ ~+15 ٪ التسامح)
2S-0.4 جيجابايت0.46.20  2.1  0.7  90  197  139  74  187  1.50
2S-0.75 جيجابايت0.758.20  4.0  1.5
2S-1.5 جيجابايت1.514.04.0  3.0
2S-2.2 جيجابايت2.223.09.6  4.0
2S-4.0 جيجابايت435.017.0  11.0  125  243  170  109  226  3.5
2S-5.5 جيجابايت5.545.025.0  17.0  165  297  206  147  279  6.0
2S-7.5 جيجابايت7.575.032.0  21.0
2S-11G(ب)11100.045.0  30.0  225  360  232  206  342  10.0
2S-15G(ب)15130.00  60.0  39.0  260  440  240  220  472  20.0
                                                    3 مدخلات الطور وإخراج 3 طور   220V (-15 ٪ ~+15 ٪ التسامح)
2T-0.4GB0.43.40  2.1  1.5  90  197  139  74  187  1.50
2T-0.75 جيجابايت0.755.00  3.8  3.0
2T-1.5 جيجابايت1.55.80  5.1  4.0
2T-2.2 جيجابايت2.210.50  9.0  5.9
2T-4.0 جيجابايت420.50  17.0  11.0  102  202  162  90  189  3.0
2T-5.5 جيجابايت5.526.00  25.0  17.0  125  243  170  109  226  3.5
2T-7.5 جيجابايت7.535.032.0  21.0
2T-11GB1147.045.0  30.0  165  297  206  147  279  6.0
2T-15G(ب)1562.060.0  39.0  225  360  232  206  342  10.0
2T-18.5G(ب)18.577.075.0  57.0
2T-22G(ب)2292.090.0  69.0  260  440  240  220  472  20.0
2T-30G (ب)30113.0  110.0  72.0
2T-37G(ب)37156.0152.0  114.0  300  555  280  240  535  33.0
2T-45G(ب)45180.0  176.0  134.0  338  580  325  270  560  50.0
2T-55G55214.0210.0  160.0
2T-75G75307.0  304.0  231.0  400  780  350  320  756  75.0
                                              3 مدخلات الطور وإخراج   380 فولت (-15 ٪ ~+15 ٪ التسامح)
4T-0.75GB/1.5PB0.75/1.53.4/52.1/3.81.5/390  197  139  74  187  1.50
4T-0.75GB/1.5PB-MO0.75/1.53.4/52.1/3.81.5/3
4T-1.5GB/2.2PB1.5/2.25/5.83.8/5.13/4
4T-1.5GB/2.2PB-MO1.5/2.25/5.83.8/5.13/4
4T-2.2GB/4.0PB2.2/4.05.8/10.55.1/94/5.9
4T-2.2GB/4.0PB-MO2.2/4.05.8/10.55.1/94/5.9
4T-4.0GB/5.5PB4/5.510.5/14.69/135.9/8.9
4T-4.0GB/5.5PB-MO4/5.510.5/14.69/135.9/8.9
4T-5.5GB/7.5PB5.5/7.514.6/1913/178.9/11102  202  162  90  189  3.0
4T-7.5GB/11PB7.5/1119/2817/2511/16
4T-11GB/15PB11/1528/3525/3216/21125  243  170  109  226  3.5
4T-15GB/18.5PB15/18.535/3932/3721/24
4T-18.5GB/22PB18.5/2239/4737/4524/30165  297  206  147  279  6.0
4T-22GB/30PB22/3047/6245/6030/39
4T-30G(ب)/37P(ب)30/4762/7760/7539/49225  360  232  206  342  10.0
4T-37G (ب)37777557
4T-45G(ب)/55P(ب)45/5592/11390/11059/72260  440  240  220  472  20.0
4T-55G(ب)551131107222.0
4T-55G(ب)/75P(ب)55/75113/156110/15272/114300  555  280  240  535  25.0
4T-75G(ب)/90P(ب)75/90156/180152/173114/13433.0
4T-90G/110P90/110180/214176/210134/160338  580  325  270  560  50.0
4T-110G/132P110/132214/256210/253160/192
4T-132G/160P132/160256/307253/304192/231400  780  350  320  756  75.0
4T-160G/185P160/185307/345304/340231/236
4T-185G185345.00  340.00  236.00
4T-200G/220P200/220385/430377/426250/280520  355  380  96.0
4T-200G/220P-K200/220385/430377/426250/2801120  //104.0
4T-220G/250P220/250430/468426/465280/355780  380  756  96.0
4T-220G/250P-K220/250430/468426/465280/3551120  //104.0
4T-250G/280P250/280468/525465/520355/396620  880  370  480  848  121.0
4T-250G/280P-K250/280468/525465/520355/3961280  //133.0
4T-280G/315P280/315525/590520/585396/445880  480  848  121.0
4T-280G/315P-K280/315525/590520/585396/4451280  //133.0
4T-315G/355P315/355590/665585/650445/500780  1350  394  620  1320  240.0
4T-315G/355P-K315/355590/665585/650445/5001690  //250.0
4T-355G/400P355/400665/785650/725500/5651350  620  1320  240.0
4T-355G/400P-K355/400665/785650/725500/5651690  //250.0
4T-400G/450P400/450785/883725/820565/6301350  620  1320  255.0
4T-400G/450P-K400/450785/883725/820565/6301690  //265.0
4T-450G450883.00  820.00  630.00  1350  620  1320  255.0
4T-450G-K450883.00  820.00  630.00  1690  //265.0



المواصفات الكهربائية
جهد المدخلاتمرحلة واحدة/ثلاث مراحل 200-240 فولت، ثلاث مراحل 380 ~ 440 فولت
تتقلب لا يزيد عن ± 10%، معدل عدم التوازن <3%.
تردد الإدخال50/60 هرتز ± 5%
جهد الخرج0 فولت ~ جهد الإدخال
تردد الإخراجالتحكم في المتجهات: 0 ~ 500 هرتز
التحكم V / F: 0 ~ 3200 هرتز
أداء
سعة التحميل الزائدتيار الإخراج المقدر بنسبة 150% لمدة دقيقة واحدة،
تيار الإخراج المقدر بنسبة 180% لمدة ثانيتين.
طريقة التحكمالتحكم في ناقل الحركة ذو الحلقة المفتوحة (SVC)، التحكم V/F.
تشغيل طريقة إعداد الأمرإعداد لوحة التشغيل، إعداد المحطة الخارجية
، إعداد الاتصالات.
طريقة تحديد السرعةالإعداد الرقمي، الإعداد التناظري/إعداد النبض،
إعداد الاتصال.
دقة تحديد السرعةالإعداد الرقمي: 0.01 هرتز، الإعداد التناظري: 1% × الحد الأقصى
للتردد.
دقة التحكم في السرعةSVC: ± 0.5%
نطاق التحكم في السرعةسي في سي:1:100
استجابة التحكم في عزم الدورانSVC: <200 مللي ثانية
بدء عزم الدورانSVC: عزم الدوران المقدر بنسبة 150%/0.5 هرتز
ميزة خاصة
محطات
الإدخال والإخراج القابلة للبرمجة		يمكن تحرير وظيفة محطة الإدخال والإخراج
وظيفة تعديل PID للعمليةوحدة PID العملية المدمجة
وظيفة PLC بسيطةوحدة PLC بسيطة مدمجة، يمكنها تحقيق التوقيت وإخراج
التردد متعدد الأجزاء.
وظيفة تمايل النسيجوحدة دالة تردد الأرجوحة المدمجة في النسيج
وظيفة إمدادات المياهالمدمج معلمة إمدادات المياه المدمجة في الماكرو
وضع النارمجموعة معلمات وضع الحريق الأوروبي المدمج
وظيفة الحماية
كشك الجهد الزائدالتحكم التلقائي في جهد الحافلة لمنع خطأ الجهد الزائد
حماية الحد الحالي التلقائييقتصر تيار الإخراج تلقائيًا لمنع الأعطال الزائدة
الزائد إنذار مسبق وإنذارالتحميل الزائد قبل الالتفاف والحماية
حماية فقدان مرحلة الإخراجفقدان مرحلة الإخراج وظيفة الكشف التلقائي ووظيفة الإنذار
السيطرة على الجهد الزائد وتجاوز المماطلةالحد تلقائيًا من التيار والجهد أثناء التشغيل لمنع
التعثر المتكرر في التيار الزائد والجهد الزائد
إخراج حماية قصيرة إلى الأرضوظيفة حماية فعالة لدائرة مركبة قصيرة إلى الأرض
حماية
ماس كهربائى من مرحلة إلى مرحلة		الإخراج interpatiase دائرة قصيرة حماية فعالة
الإدخال والمخرجات
إمدادات الطاقة التناظرية الخارجية+10V-GND
إمدادات الطاقة الرقمية الخارجية24V-COM
المدخلات التناظريةAI1: الجهد 0 ~ 10 فولت/0-20 مللي أمبير
AI2: الجهد -10 ~ + 10 فولت/0-20 مللي أمبير
الإخراج التناظريAO1:0~10V/0~20mA (الجهد/التيار اختياري)
AO2:0~10V/0~20mA (الجهد/التيار اختياري)
الإدخال الرقميDI1~DI5 (يمكن اختياره كإشارة نبضية عالية السرعة)
الإخراج الرقمييمكن اختيار FM، AO2، FM كمخرج إشارة نبض عالية التردد.
إخراج التتابعTA/TB/TC: تصنيف الاتصال 250VAC/3A أو 30VDC/1A
الاتصالات مودبوسA+、 B-
عرض التشغيل
عرض LEDضبط التردد، تردد الخرج، جهد الخرج، تيار الخرج، سرعة المحرك، عزم دوران الخرج، المحطات الرقمية، معلمات الحالة، معلمات قائمة البرمجة ورموز الأخطاء وما إلى ذلك.
ضوء المؤشر3 مؤشرات للوحدة، 4 مؤشرات للحالة.
الخصائص البيئية
درجة حرارة العمل-10~+40 درجة مئوية، درجة الحرارة القصوى هي 50 درجة مئوية،
تغير درجة حرارة الهواء أقل من 0.5 درجة مئوية / دقيقة، مطلوب خفض درجة الحرارة من 40 إلى 50 درجة مئوية، تخفيض تيار الخرج بنسبة 2% لكل 1 درجة مئوية.
درجة حرارة بيئة التخزين-40 ~+70 ℃
طلبداخلي، خالي من أشعة الشمس المباشرة والغبار والغازات المسببة للتآكل والغاز القابل للاشتعال ورذاذ الزيت وبخار الماء وتقطر الماء أو الملح وما إلى ذلك.
ارتفاعأقل من 1000 متر، مطلوب ديراتينغ لأكثر من 1000 متر.
رطوبةأقل من 95% رطوبة نسبية، بدون تكثيف.
مقاومة الاهتزاز3.5 م/ث² عند 2 ~ 9 هرتز، 10 م/ث² عند 9 ~ 200 هرتز (IEC60721-3-3).
درجة الحمايةIP20
مستوى التلوثالفئة 2 (التلوث بالغبار الجاف وغير الموصل)
