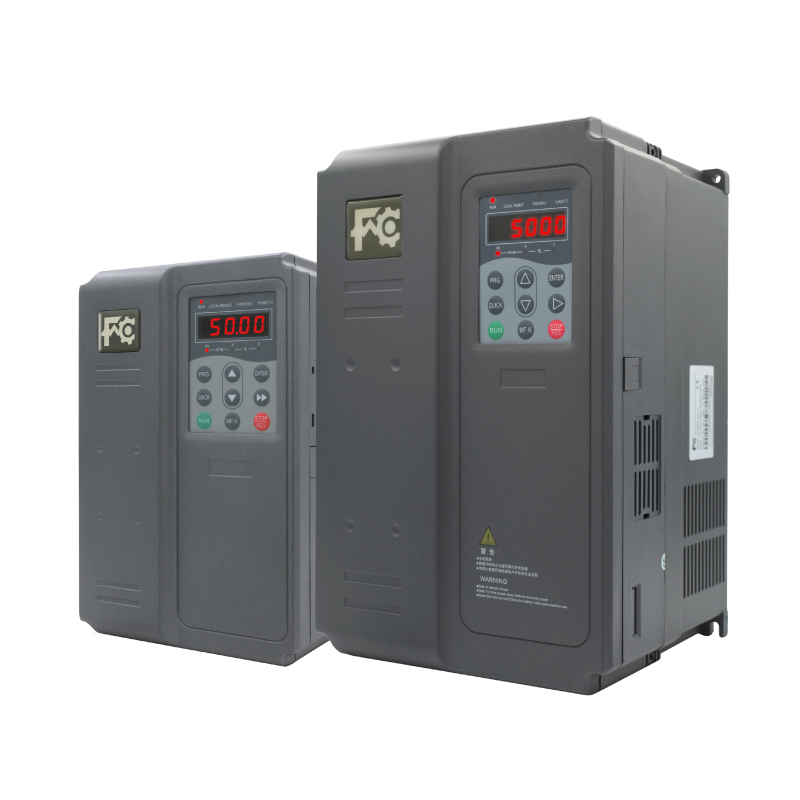

FC320L
JANSON CONTROLS
الملاءمة: مناسبة للتحكم في محرك الأقراص للمحركات المتزامنة المغناطيس الدائمة والمحركات غير المتزامنة ، مزودة بمجموعة متنوعة من واجهات الترميز الدوار.
وظائف المصعد الغني: يتميز بمجموعة من وظائف المصعد ، بما في ذلك التمكين الكشف ، والتحكم في موصل الفرامل ، والتحكم في موصلات الإخراج ، وحكم التباطؤ القسري ، وحماية الزائد ، والكشف عن انحراف السرعة ، وفتح الباب المبكر ، والكشف عن التصاق التلامس ، والكشف عن ارتفاع درجة الحرارة في المحرك ، والتعويض المسبق لبدء التشغيل . هذه الوظائف الخاصة تجعل التحكم في المصعد بسيطًا وسهلاً.
ضبط ذكي: قادر على صياغة المعلمات المحرك الذاتي ، ودعم كل من ضبط ثابت وكامل. تضمن معالجة منحنى بدء التشغيل المرن ، وإعدادات منحنى S-Curve متعددة القطاعات ، وإعدادات تسارع 4 مستويات ووقت التباطؤ ركوبًا مريحًا للمصعد.
الميزات المريحة: مزود بوظيفة عملية تشغيل بطارية عملية ، مما يتيح إدخال طاقة 48 فولت لعدة الطاقة. يبسط التصميم الفريد من مفتاح واحد للوحة العملية عمليات لوحة المفاتيح المعقدة. يتيح منفذ RJ45 الاتصال في أي موضع ، مما يسهل تصحيح الأخطاء المصعد. مفاعل DC المدمج ووحدة الفرامل يحسن عامل طاقة ناتج النظام ويقلل من تكلفة مكونات النظام الكهربائي الخارجي.
تصميم موثوق به: تتميز السلسلة بأكملها بتصميم مستقل للهواء ، وتصميم حماية البرق المهني ، ومنصة معالجة وإنتاج احترافية ، والتحكم المتقدم للعملية لضمان جودة مصعد FC320L المخصص.
| رقم البند | محرك قابل للتكيف (KW) | تيار الإدخال (أ) | تيار الإخراج (أ) | سعة معدل (KVA) | W (مم) | H (مم) | D (مم) | W1 (مم) | H1 (مم) | GW (كجم) |
| 1/3 مدخلات الطور وإخراج 380 فولت (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC320L-4T-4.0GB | 4 | 10.5 | 9 | 5.9 | 160 | 248 | 183 | 148 | 236 | 2.5 |
| FC320L-4T-5.5GB | 5.5 | 14.8 | 13 | 8.9 | ||||||
| FC320L-4T-7.5GB-M | 7.5 | 20.5 | 18 | 11 | ||||||
| FC320L-4T-7.5GB | 7.5 | 19 | 17 | 11 | 208 | 322 | 192 | 190 | 305 | 6.5 |
| FC320L-4T-11GB | 11 | 28 | 25 | 16 | 6.8 | |||||
| FC320L-4T-15GB | 15 | 35 | 32 | 21 | 7.3 | |||||
| رقم البند | ملاحظة | ||||||||||
| 320L-PG-A4 | AB Guidrementall تشفير | ||||||||||
| 320L-PG-C | SIN/COS ENCODER | ||||||||||
| 320L-PG-C2 | |||||||||||
| 320L-PG-C3 | |||||||||||
| 320L-PG-B | تشفير UVW | ||||||||||
| 320L-PG-C5 | التشفير المطلق endat | ||||||||||
| المواصفات الأساسية | |
| تردد الناقل | 2 كيلو هرتز ～ 16 كيلو هرتز ； وفقًا لخصائص الحمل ، يتم ضبط تردد الناقل تلقائيًا |
| دقة تردد الإدخال | الإعداد الرقمي ： 0.01Hz |
| الإعداد التناظري: الحد الأقصى للتردد × 0.1 ٪ | |
| دقة تردد الإخراج | الإعداد الرقمي: الحد الأقصى للتردد × ± 0.01 ٪ |
| الإعداد التناظري: الحد الأقصى للتردد × ± 0.01 ٪ | |
| طريقة التحكم | التحكم في ناقلات الحلقة المفتوحة (SVC)/ التحكم في متجه الحلقة المغلقة (FVC)/ VF Control |
| بدء عزم الدوران | 0.5Hz/180 ٪ （SVC） ； 0Hz/200 ٪ （FVC） |
| نطاق السرعة | 1 ： 100 （SVC）/1 ： 1000 （FVC）/1 ： 50 （V/F） |
| دقة سرعة ثابتة | ± 0.5 ٪ （SVC） ± 0.05 ٪ （FVC） |
| سعة التحميل الزائد | 150 ٪ تصنيف الحالي لمدة 60 ثانية ؛ 180 ٪ تصنيف الحالي لمدة 1 ثانية. |
| ضبط المحرك | ضبط مع الحمل. ضبط بدون تحميل |
| منحنى التسارع والباطاع | أساليب التسارع الخطية أو المنحنى S- منحنى ؛ أربع مجموعات من التسارع ووقت التباطؤ وأربع مجموعات من إعدادات منحنى S ؛ مجموعات مختلفة |
| التحكم في الصيانة | يمكن تحديدها بأي عدد من السرعات |
| عملية متعددة السرعة | أدرك ما يصل إلى 8 سرعات |
| منظم الجهد التلقائي （AVR） | عندما يتغير جهد الشبكة ، يمكن أن يحافظ تلقائيًا على ثابت جهد الإخراج |
| العرض والتشغيل | |
| عرض LED | يمكن عرض تردد إعداد ، وتيرة الإخراج ، وجهد الإخراج ، والتيار الإخراج والمعلمات الأخرى. |
| وظيفة الحماية | القدرة على الكشف عن الدائرة القصيرة ، حماية فقدان مرحلة الإدخال والإخراج ، الحماية الزائدة ، حماية الجهد الزائد ، حماية أقل من الجهد 40 نوعًا من الحماية. |
| قفل المفتاح واختيار الوظيفة | أدرك القفل الجزئي أو الكامل للمفاتيح ، وتحديد نطاق عمل بعض المفاتيح لمنع سوء الاستخدام. |
| التخصيص | |
| اختبار سلامة المعدات الطرفية على السلطة | يمكن أن يدرك اكتشاف السلامة من المعدات المحيطية مثل التأريض ، الدائرة القصيرة ، إلخ. |
| عملية الطوارئ على الطاقة | التنفيذ البسيط والمريح لخطة عملية الطوارئ |
| حماية السرعة الزائدة | وظيفة حماية المصعد المدمجة الزائدة ؛ خيارات عمل متعددة |
| القاضي انحراف السرعة | وظيفة الكشف عن انحراف السرعة المدمجة ؛ اكتشاف مخاطر مخفية محتملة للمصاعد في الوقت المناسب. |
| وظيفة التحول القسري | لديها وظيفة الكشف عن تغيير السرعة القسرية. يمكن أن يمنع المصعد بشكل فعال من التسرع إلى الأعلى والقرفصاء في الأسفل. |
| وظيفة الالتحام المباشر | جنبا إلى جنب مع أوامر الالتحام المباشر للتشغيل الخالي من الزحف |
| اكتشاف درجة حرارة المحرك | تحكم في الوقت المناسب على درجة حرارة المحرك للقضاء على مخاطر السلامة المحتملة |
| بدء التعويض | ثلاثة طرق تعويض عزم الدوران البدء: تمثيلي ، رقمي ، لا يزن |
| زر سريع | قائمة اختصار محددة من قبل المستخدم |
| السيطرة على التوقيت | وظيفة التحكم في التوقيت المريحة |
| خصائص المدخلات والإخراج | |
| تشغيل قناة القيادة | قناتان: لوحة التشغيل المعطاة ، محطة التحكم المعطاة. |
| مصدر التردد | 4 مصادر التردد: المرجع الرقمي ، المرجع متعدد السرعة ، الجهد التناظري 1 المرجع ، والمرجع الجهد التناظرية 2. |
| محطة الإدخال | 10 محطات إدخال رقمية ، يمكن استخدام أحدها كإدخال نبض عالي السرعة ، متوافق مع وضع إدخال PNP أو NPN النشط. |
| 2 محطات الإدخال التناظرية ، واحدة منها لا يمكن استخدامها إلا كإدخال للجهد ، ويمكن استخدام الآخر كمدخل الجهد أو المدخلات الحالية. | |
| محطة الإخراج | 3 محطات الإخراج الرقمية |
| 2 ترحيل محطات الإخراج | |
| 1 يمكن تحديد قناة من محطة الإخراج التناظرية ، 0/4 ~ 20ma أو 0/2 ~ 10V على التوالي ، والتي يمكن أن تدرك إخراج الكميات المادية مثل التردد المحدد وتردد الإخراج | |
| الخصائص البيئية | |
| درجة حرارة العمل | -10 ~+40 ℃ ، حتى 50 ℃ ، يتغير درجة حرارة الهواء أقل من 0.5 ℃/دقيقة |
| درجة حرارة التخزين | -40 ~+70 ℃ |
| مناسبة التطبيق | في الداخل ، خالية من أشعة الشمس المباشرة ، والغبار ، والغاز التآكل ، والغاز القابل للاشتعال ، أو ضباب الزيت ، وبخار الماء ، أو الماء المتساقط أو الملح ، إلخ. |
| ارتفاع | أقل من 1000 متر ، مطلوب derating لأكثر من 1000 متر |
| رطوبة | أقل من 95 ٪ RH ، لا تكثيف |
| مقاومة الاهتزاز | 3.5m/s² في 2-9hz ، 10 م/ثانية ² في 9-200Hz (IEC60721-3-3) |
| درجة الحماية | IP20 |
| مستوى التلوث | الفئة 2 (تلوث الغبار الجاف ، غير الموصل) |
