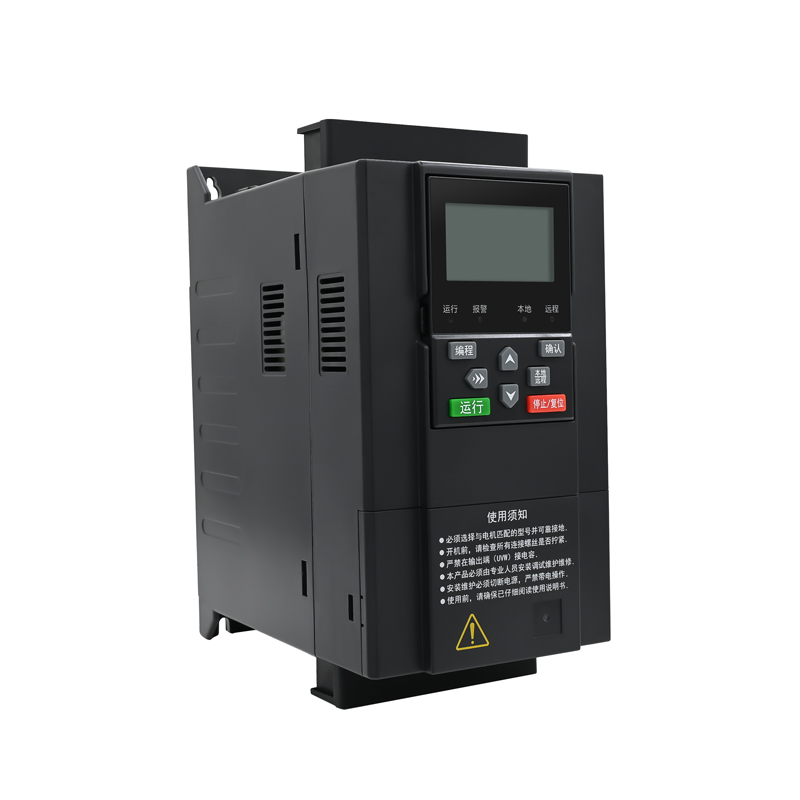

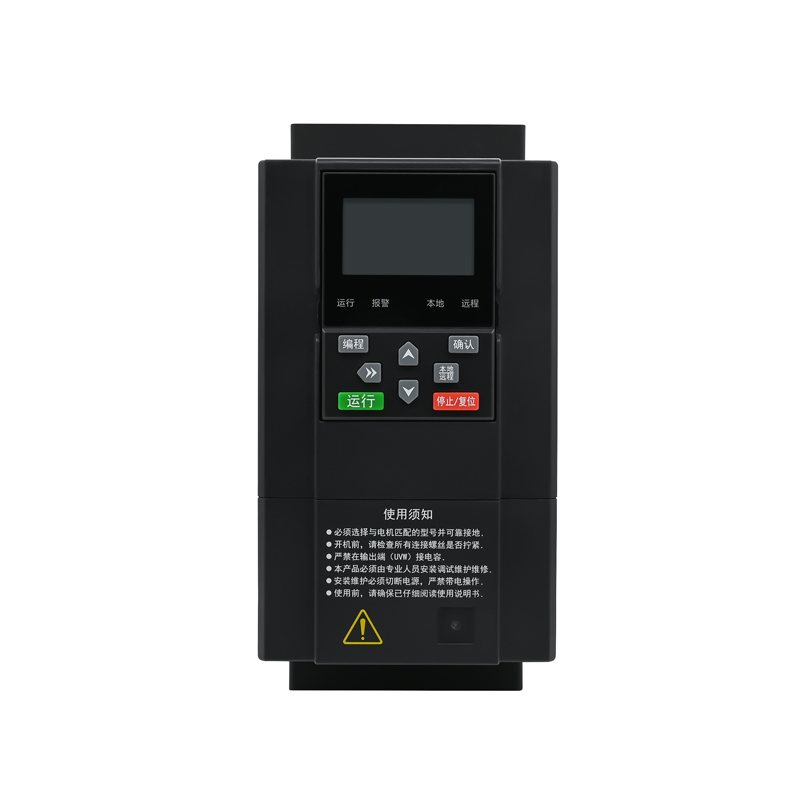

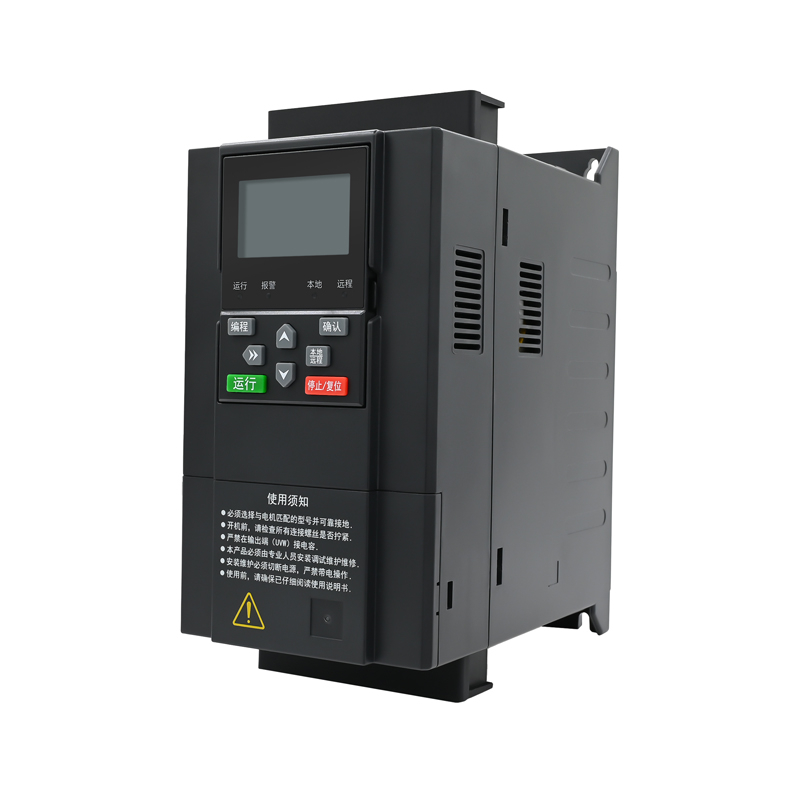

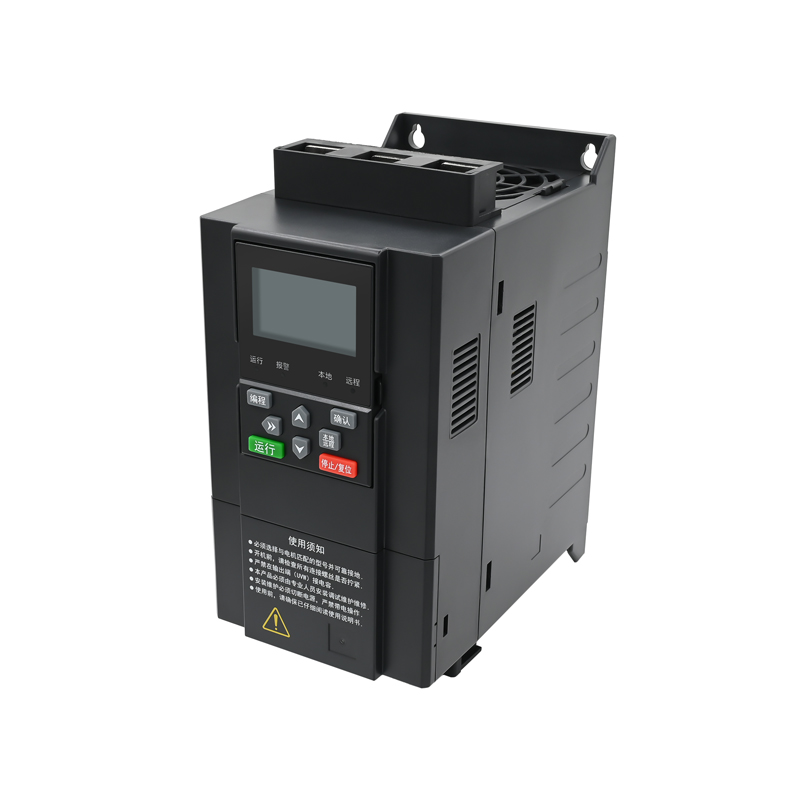

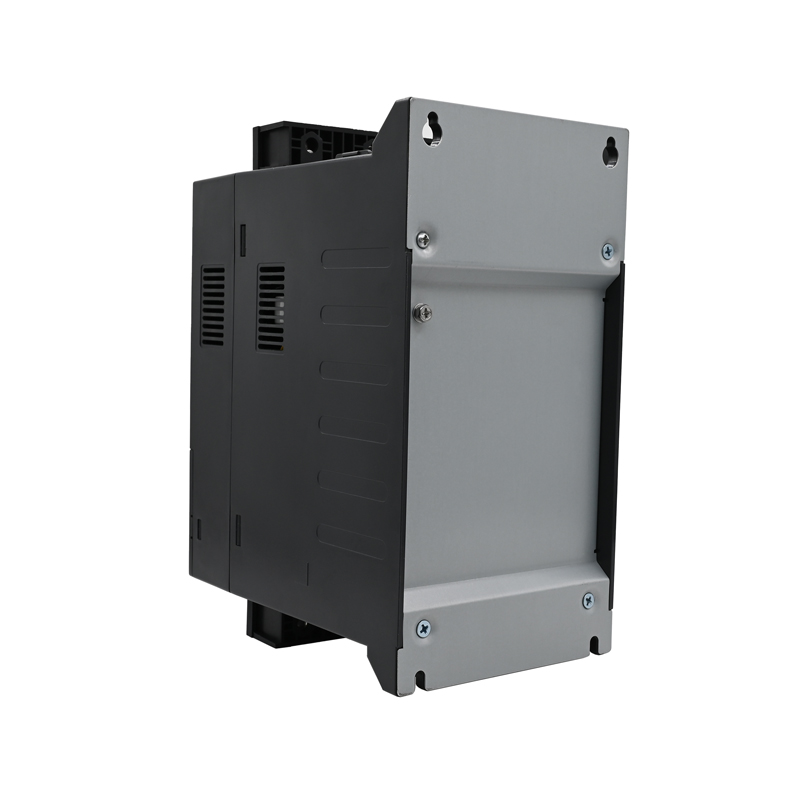

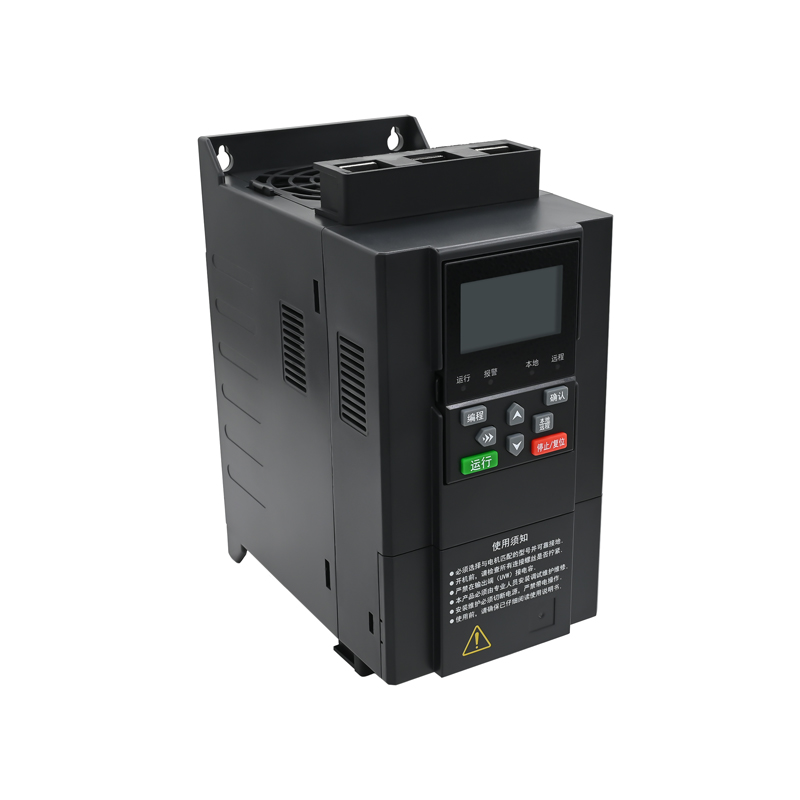

SSD61
JANSON CONTROLS
ميزة المنتج
تصميم على شاشة واسعة: يعرض التصميم على شاشة واسعة كمية كبيرة من المعلومات ويعزز النداء البصري.
Thyristor Drive: يقود الثايرستور محول النبض ، مما يضمن انخفاض معدل الفشل وعزم دوران مرتفع ، قادر على التعامل مع الأحمال الثقيلة مثل مطاحن الكرة. إنه يوفر أوضاع بدء متعددة لتلبية احتياجات المعدات المختلفة.
نطاق الجهد الواسع: قابل للتكيف مع مجموعة واسعة من الفولتية الإمداد ، واستيعاب الفولتية الشبكة من AC 250V إلى 500V.
دعم اللوحة المزدوج: يدعم SSD60 الألواح المزدوجة ، مع اتصال خارجي مصمم كواجهة كبل شبكة عالمية.
سجلات معلومات الصدع: مريحة لتشخيص الصدع والصيانة من قبل موظفي خدمة ما بعد البيع ، مع موقع خطأ دقيق (على سبيل المثال ، تحديد فقدان الطور).
وظائف الحماية الكاملة: يتضمن تشخيص الصدع قبل البدء مثل فقدان مرحلة الإدخال/الإخراج وحكم الدائرة القصيرة للثايرستور ، مع إغلاق جميع الحماية بشكل انتقائي. يدعم تزامن التردد المناسب لمصدر طاقة المولد.
حماية الدائرة القصيرة لـ Thyristor: حماية حظر الدائرة القصيرة (يتطلب استخدامًا مع قاطع دائرة رحلة تحويلة لمنع انهيار الثايرستور والأضرار الحركية).
المرحلات القابلة للبرمجة: تتميز SSD60 بثلاثة مبادرات قابلة للبرمجة ، في حين أن SSD61 لديها مرحلين قابلة للبرمجة ، مما يوفر للمستخدمين مرونة للتكيف مع مختلف التطبيقات في الموقع.
نوع التحكم الحالي: مصمم خصيصًا للربط بين الكسارات والمغذيات.
اختيار المنتج
| رقم البند | قابلة للتكيف المحرك (KW) | حاضِر (أ) | W (مم) | H (مم) | D (مم) | W1 (مم) | H1 (مم) | قطر (مم) | GW (كجم) |
| SSD61-4T-5.5 | 5.5 | 11 | 125 | 252 | 197.5 | 102 | 228 | Ø5 | |
| SSD61-4T-7.5 | 7.5 | 15 | |||||||
| SSD61-4T-11 | 11 | 22 | |||||||
| SSD61-4T-15 | 15 | 30 | |||||||
| SSD61-4T-18.5 | 18.5 | 37 | |||||||
| SSD61-4T-22 | 22 | 45 | |||||||
| SSD61-4T-30 | 30 | 60 | |||||||
| SSD61-4T-37 | 37 | 75 | |||||||
| SSD61-4T-45 | 45 | 90 | |||||||
| SSD61-4T-55 | 55 | 110 | |||||||
| SSD61-4T-75 | 75 | 150 | 135 | 335 | 190 | 100 | 320 | Ø6 | |
| SSD61-4T-90 | 90 | 180 | 190 | 360 | 223 | 140 | 345 | Ø6 | |
| SSD61-4T-110 | 110 | 230 |
المعلمة الفنية
| معايير متوافقة | GB14048.6/IEC60947-2: 2002 |
| قوة ثلاث مراحل | الجهد AC 380V 士 15 ٪ (220 فولت و 660 فولت اختياري) |
| تكرار | 50/60 هرتز |
| قوة قابلة للتكيف | محرك غير متزامن ثلاثي المراحل من السنجاب |
| بدء التردد | عندما يبدأ المحرك بالتحميل الكامل ، لا يزيد عن 4 مرات/ساعة ، عند عدم وجود تحميل أو تحميل خفيف ، يوصى بعدم تجاوز 10 مرات/ساعة |
| درجة الحماية | IP20 |
| مقاومة التأثير | يتوافق مع IEC68-2-27: 15g ، 11ms |
| القدرة الزلزالية | الارتفاع أقل من 3000 متر ، كثافة الاهتزاز أقل من 0.5 جم |
| درجة الحرارة المحيطة | درجة حرارة العمل 0 ~ +40 درجة مئوية بدون derating (بين +40C ~ 60C ، كل زيادة 1 درجة مئوية ، يتم تقليل التيار بنسبة 2 ٪) وأقل من 60 درجة مئوية |
| درجة حرارة التخزين | -25 درجة مئوية ~ 70 درجة مئوية |
| درجة الحرارة المحيطة | 93 ٪ لا تكثيف أو تقطيع ، يتوافق مع IEC68-2-3 |
| ارتفاع | لا يوجد دخن على بعد 1000 متر (أكثر من 1000 متر ، سيتم تخفيض التيار بنسبة 5 ٪ لكل 100 متر إضافي) |
| طريقة التبريد | الرياح الباردة الطبيعية |
| النسبي والرأسي | التثبيت الرأسي ، نطاق زاوية الميل في حدود ± 10 ° |
