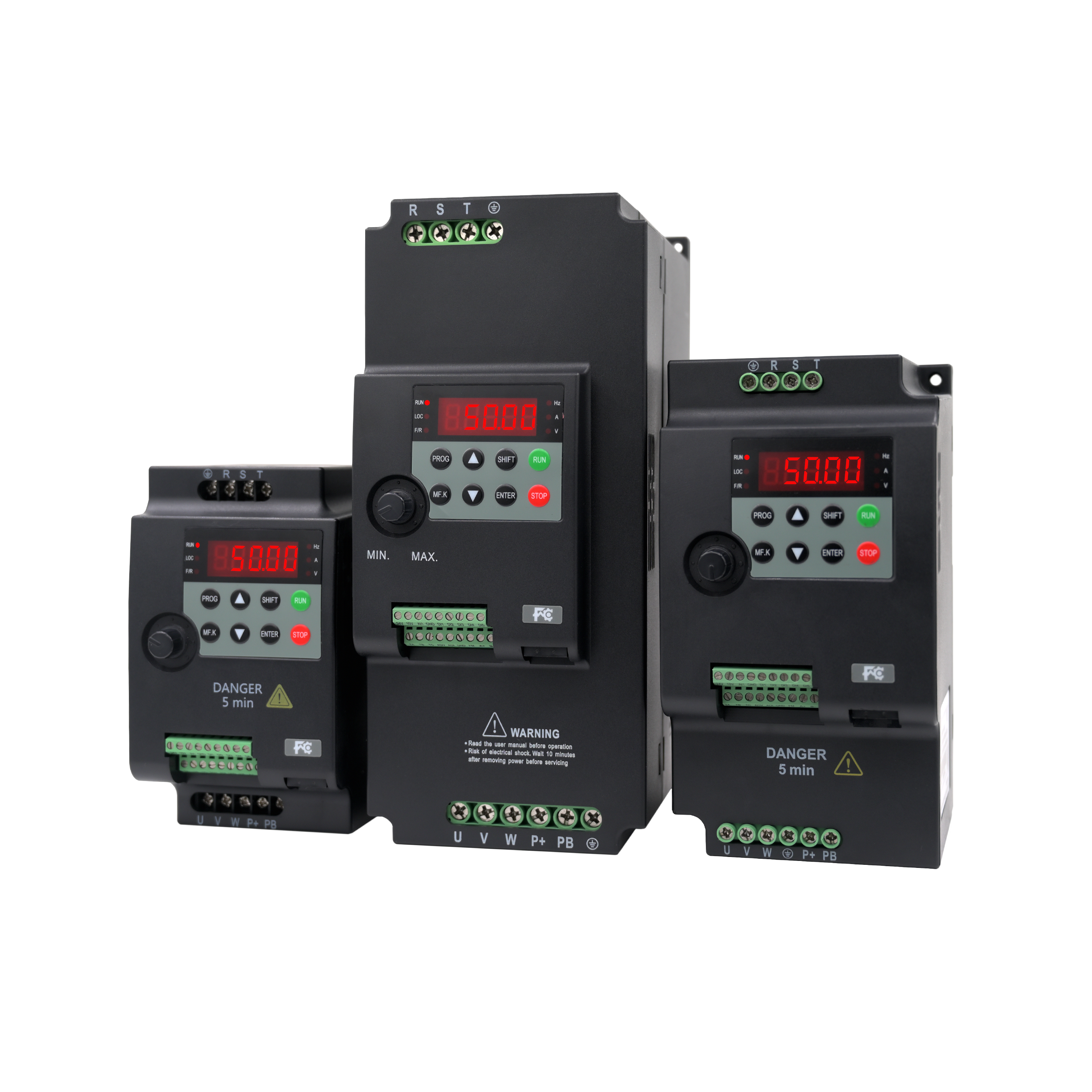

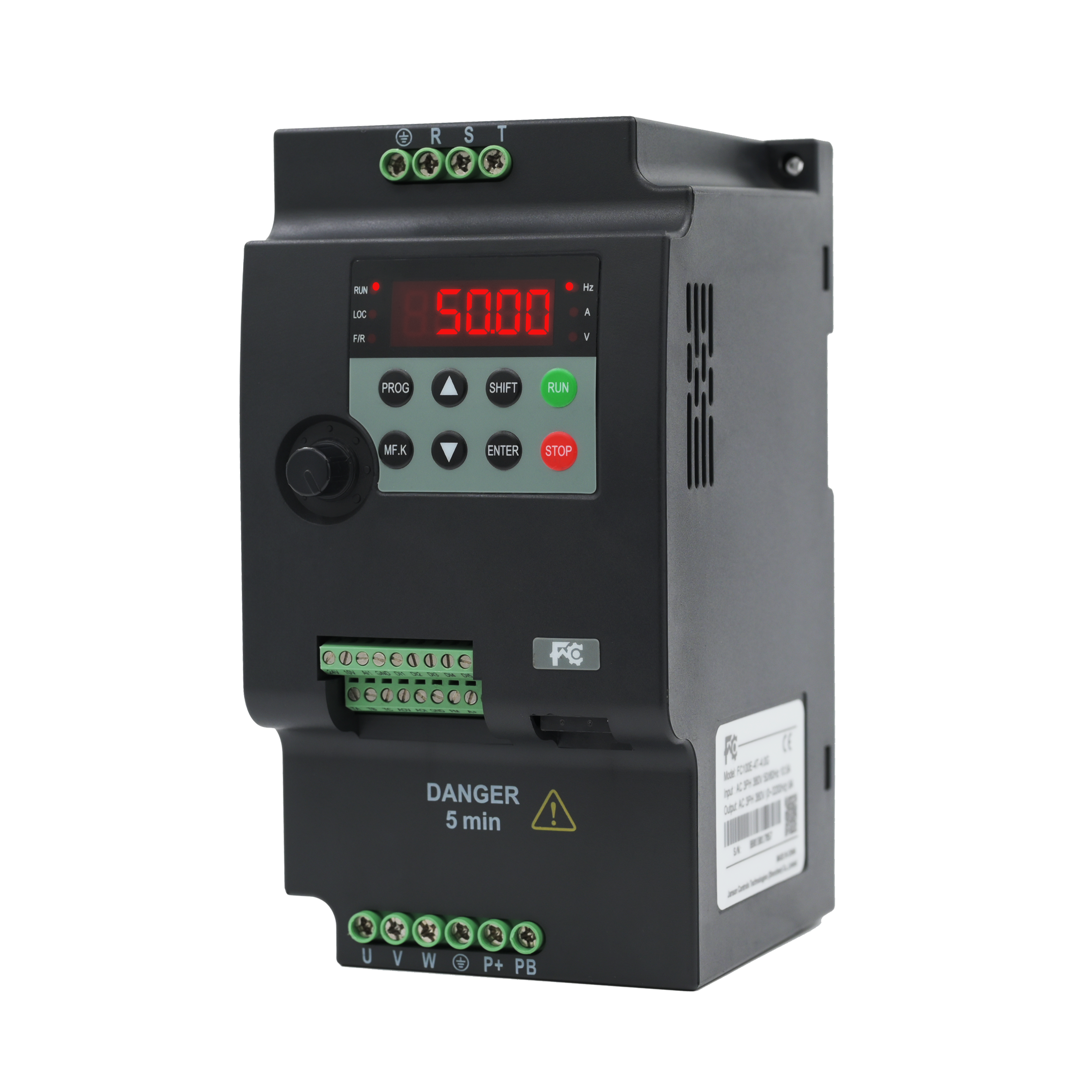

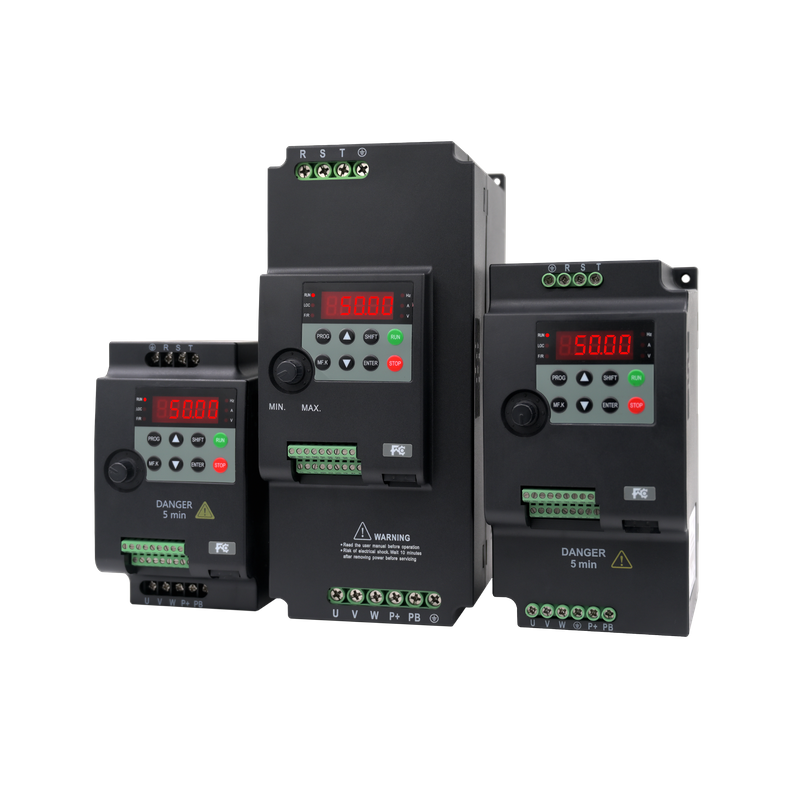

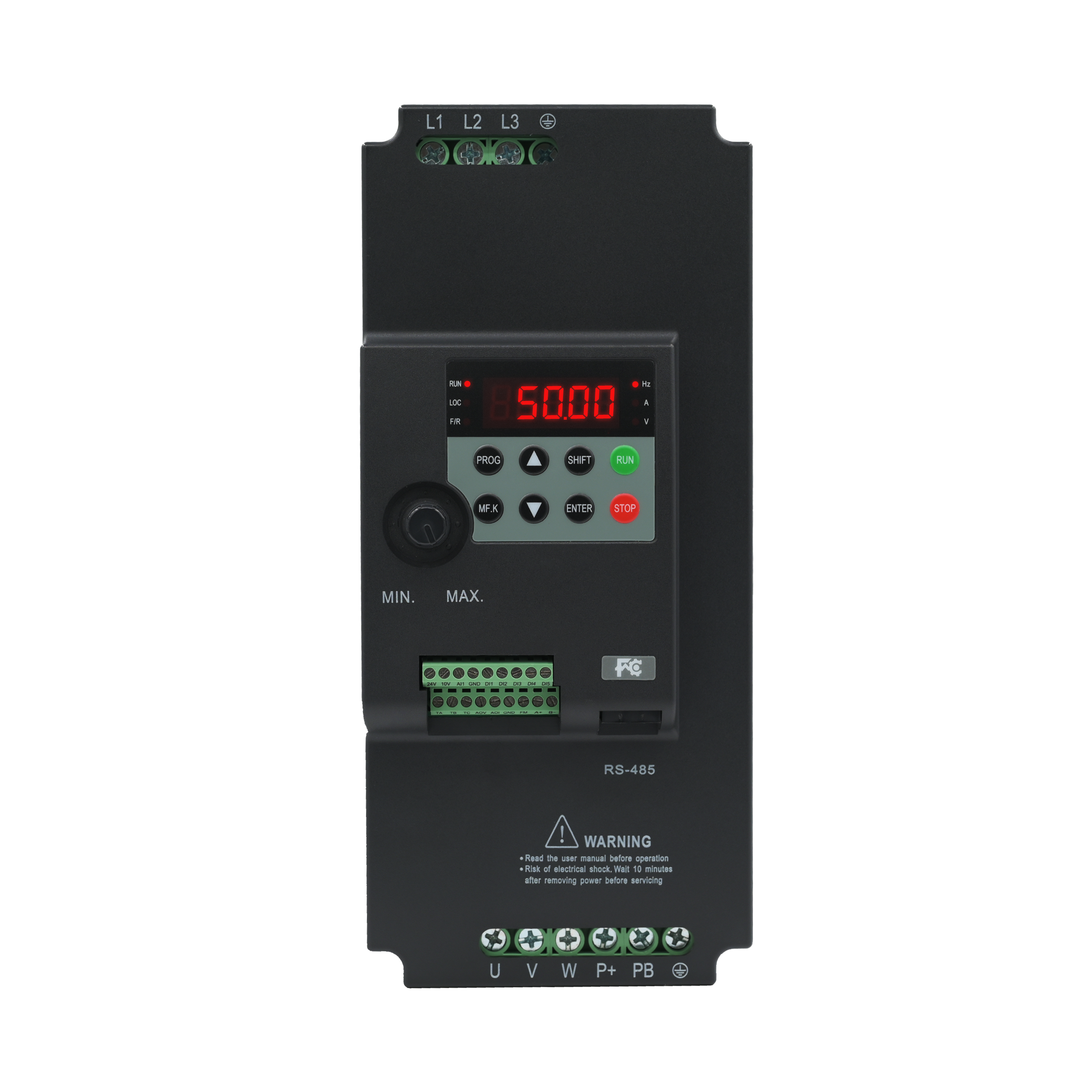

FC100E
JANSON CONTROLS
وضع التحكم المرن: يدعم التحكم في ناقلات الحلقة المفتوحة وتحكم V/F لتلبية احتياجات سيناريوهات التطبيق المختلفة.
التحكم عالي الدقة: في وضع متجه الحلقة المفتوحة ، تكون دقة التحكم عالية تصل إلى ± 0.5 ٪ ، مما يضمن التشغيل الدقيق.
سعة الحمل الزائد الفائق: يمكن أن يستمر تيار الناتج المصنفة بنسبة 150 ٪ لمدة دقيقة واحدة ، ويمكن أن يستمر تيار الإخراج بنسبة 180 ٪ لمدة ثانيتين ، مما يضمن موثوقية المعدات.
آلية الحماية الشاملة: مع حماية كشك الجهد الزائد ، وحماية الحد التلقائي للتيار ، وحماية فقدان مرحلة الخرج وآليات الحماية الأخرى.
التحكم الدقيق: وظيفة PID مدمجة ، مناسبة للمشاهد التي تتطلب تحكمًا دقيقًا ، وتحسين دقة التحكم. يمكن أن يحقق PLC البسيط إخراج التوقيت والترددات المتعددة ، مما يحسن مستوى الأتمتة.
الوظائف الخاصة بالصناعة: وحدة وظيفة تردد الأرجوحة المدمجة في النسيج ، مصممة خصيصًا لصناعة النسيج ، لتحسين مرونة العملية.
واجهة الاتصال: واجهة اتصال RS485 القياسية ، ويدعم اتصال Modbus RTU ، ويدرك التحكم عن بُعد وإعداد المعلمات.
اختيار المنتج
| رقم البند | محرك قابل للتكيف (KW) | تيار الإدخال (أ) | تيار الإخراج (أ) | سعة معدل (KVA) | W (مم) | H (مم) | D (مم) | W1 (مم) | H1 (مم) | GW (كجم) |
| 1 إدخال الطور وإخراج 3 طور 220V (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC100E-2S-0.4G | 0.4 | 6.5 | 2.1 | 0.7 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-2S-0.75G | 0.75 | 8.2 | 4 | 1.5 | ||||||
| FC100E-2S-1.5G | 1.5 | 14 | 7 | 3 | ||||||
| FC100E-2S-2.2G | 2.2 | 23 | 9.6 | 4 | ||||||
| FC100E-2S-4.0G | 4 | 39 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 |
| FC100E-2S-5.5G | 5.5 | 60 | 25 | 8.5 | ||||||
| 3 مدخلات الطور وإخراج 3 طور 220V (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC100E-2T-4.0G | 4 | 19 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | 3 |
| FC100E-2T-5.5G | 5.5 | 28 | 25 | 8.5 | ||||||
| FC100E-2T-7.5G | 7.5 | 35 | 30 | 11 | ||||||
| 3 مدخلات الطور وإخراج 380 فولت (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC100E-4T-0.75G | 0.75 | 3.4 | 2.1 | 1.5 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-4T-1.5G | 1.5 | 5 | 3.8 | 3 | ||||||
| FC100E-4T-2.2G | 2.2 | 5.8 | 5.1 | 4 | ||||||
| FC100E-4T-4.0G | 4 | 10.5 | 9 | 5.9 | 95 | 180 | 120 | 83 | 168 | 2.0 |
| FC100E-4T-5.5G | 5.5 | 14.6 | 13 | 8.9 | ||||||
| FC100E-4T-7.5G | 7.5 | 19 | 17 | 11 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 |
| FC100E-4T-11G | 11 | 28 | 25 | 16 | ||||||
| FC100E-4T-15G | 15 | 35 | 32 | 21 | ||||||
| 1 إدخال المرحلة 220 فولت و 3 طور 380V (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC100E-2S4T-0.75G | 0.75 | 7.5 | 2.5 | 1.5 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-2S4T-1.5G | 1.5 | 11 | 3.7 | 3 | ||||||
| FC100E-2S4T-2.2G | 2.2 | 15 | 5 | 4 | ||||||
| FC100E-2S4T-4.0G | 4 | 26 | 8.5 | 5.9 | 95 | 180 | 120 | 83 | 168 | 2.0 |
| FC100E-2S4T-5.5G | 5.5 | 39 | 13 | 8.9 | ||||||
| المواصفات الكهربائية | |
| جهد المدخلات | المرحلة الواحدة/ثلاث مرحلة 200-240 فولت ، ثلاث مرحلة 380-440V |
| تقلب لا يزيد عن ± 10 ٪ ， معدل الخلل <3 ٪ | |
| تردد الإدخال | 50/60 هرتز ± 5 ٪ |
| جهد الخرج | 0V－Input الجهد |
| تردد الإخراج | التحكم في المتجه ： 0 ～ 300Hz |
| V/F Control ： 0 ～ 3200Hz | |
| أداء | |
| سعة التحميل الزائد | 150 ٪ تيار الناتج المصنفة لمدة 1 دقيقة ، و 180 ٪ صدر الناتج الحالي لمدة 2 ثانية |
| طريقة التحكم | التحكم في ناقلات الحلقة المفتوحة (SVC) ، V/F التحكم |
| تشغيل طريقة إعداد الأوامر | إعداد لوحة العملية 、 إعداد الطرفية الخارجية 、 إعداد الاتصال |
| طريقة إعداد السرعة | الإعداد الرقمي ، الإعداد التناظري/إعداد النبض ، إعداد الاتصال |
| دقة إعداد السرعة | الإعداد الرقمي: 0.01 هرتز ، الإعداد التناظري: 1 ٪ x الحد الأقصى للتردد |
| دقة التحكم في السرعة | SVC ： ± 0.5 ٪ |
| نطاق التحكم في السرعة | SVC ： 1: 100 |
| استجابة التحكم في عزم الدوران | SVC ： <200ms |
| بدء عزم الدوران | SVC ： 150 ٪ عزم الدوران/0.5 هرتز |
| ميزة خاصة | |
| محطات الإدخال والإخراج القابلة للبرمجة | يمكن تحرير وظيفة محطة الإدخال والإخراج |
| عملية تعديل PID | وحدة PID العملية المدمجة |
| وظيفة PLC بسيطة | وحدة PLC بسيطة مدمجة ، والتي يمكن أن تحقق التوقيت وإخراج تردد متعدد القطاعات |
| وظيفة تمايل النسيج | وحدة دالة تردد الأرجوحة المدمجة في النسيج |
| وظيفة الحماية | |
| كشك الجهد الزائد | التحكم التلقائي في جهد الحافلة لمنع خطأ الجهد الزائد |
| الحماية التلقائية للحد من التيار | يقتصر تيار الإخراج تلقائيًا لمنع الأعطال الزائدة |
| التحميل الزائد قبل الجهد والإنذار | التحميل الزائد قبل الالتفاف والحماية |
| حماية خسارة مرحلة الإخراج | فقدان مرحلة الإخراج وظيفة الكشف التلقائي ووظيفة الإنذار |
| الجهد الزائد والتحكم في كشك الفائض | الحد تلقائيًا التيار والجهد أثناء التشغيل لمنع التعثر المتكرر الزائد والإفراط في الجهد |
| الناتج حماية قصيرة إلى الأرض | وظيفة حماية فعالة لدائرة مركبة قصيرة إلى الأرض |
| حماية دائرة قصيرة من المرحلة إلى المرحلة | الإخراج interpatiase دائرة قصيرة حماية فعالة |
| الإدخال والمخرجات | |
| إمدادات الطاقة التناظرية الخارجية | +10V ， القدرة على تحميل 100mA |
| إمدادات الطاقة الرقمية الخارجية | +24V ， تحميل سعة 200mA |
| المدخلات التناظرية | AI1 ： الجهد 0－10V/0-20MA |
| ناتج الجهد التناظرية | AOV ： 0－10V |
| الإخراج الحالي التناظرية | AOI ： 0－20MA |
| المدخلات الرقمية | يمكن اختيار DI1－DI5 （DI5 كإشارة نبض عالية السرعة） |
| الإخراج الرقمي | يمكن اختيار FM ： FM كإخراج إشارة النبض عالي التردد |
| إخراج التتابع | TA/TB/TC ： تصنيف الاتصال 250VAC/3A أو 30VDC/1A |
| اتصال Modbus | A+、 B- |
| عرض التشغيل | |
| عرض LED | تعيين التردد ، وتيرة الإخراج ، وجهد الإخراج ، وتيار الإخراج ، وسرعة المحرك ، وعزم الدوران ، والمحطات الرقمية ، ومعلمات الحالة ، ومعلمات قائمة البرمجة ورموز الصدع وما إلى ذلك. |
| مؤشر ضوء | 3 وحدات مؤشرات ، 3 مؤشرات الحالة |
| الخصائص البيئية | |
| درجة حرارة العمل | -10－+40 ℃ ، الحد الأقصى لدرجة الحرارة هو 50 درجة مئوية ، وتغير درجة حرارة الهواء أقل من 0.5 درجة مئوية/دقيقة ، 40－50 ℃ مطلوب ، إخراج تيار derating 2 ٪ لكل 1 ℃ |
| درجة حرارة بيئة التخزين | -40－+70 ℃ |
| طلب | داخلي ، خالية من أشعة الشمس المباشرة ، الغبار ، الغاز التآكل ، الغاز القابل للاشتعال ، ضباب الزيت ، بخار الماء ، الماء المتساقط أو الملح ، إلخ. |
| ارتفاع | أقل من 1000 متر ، مطلوب derating لأكثر من 1000 متر |
| رطوبة | أقل من 95 ٪ RH ، لا تكثيف |
| مقاومة الاهتزاز | 3.5m/s² في 2 ~ 9Hz ، 10 م/ثانية ² في 9 ~ 200 هرتز (IEC60721-3-3) |
| درجة الحماية | IP20 |
| مستوى التلوث | الفئة 2 (تلوث الغبار الجاف ، غير الموصل) |
| شهادة | |
| CE | مرت السلسلة بأكملها شهادة CE |
| الملحقات الاختيارية | |

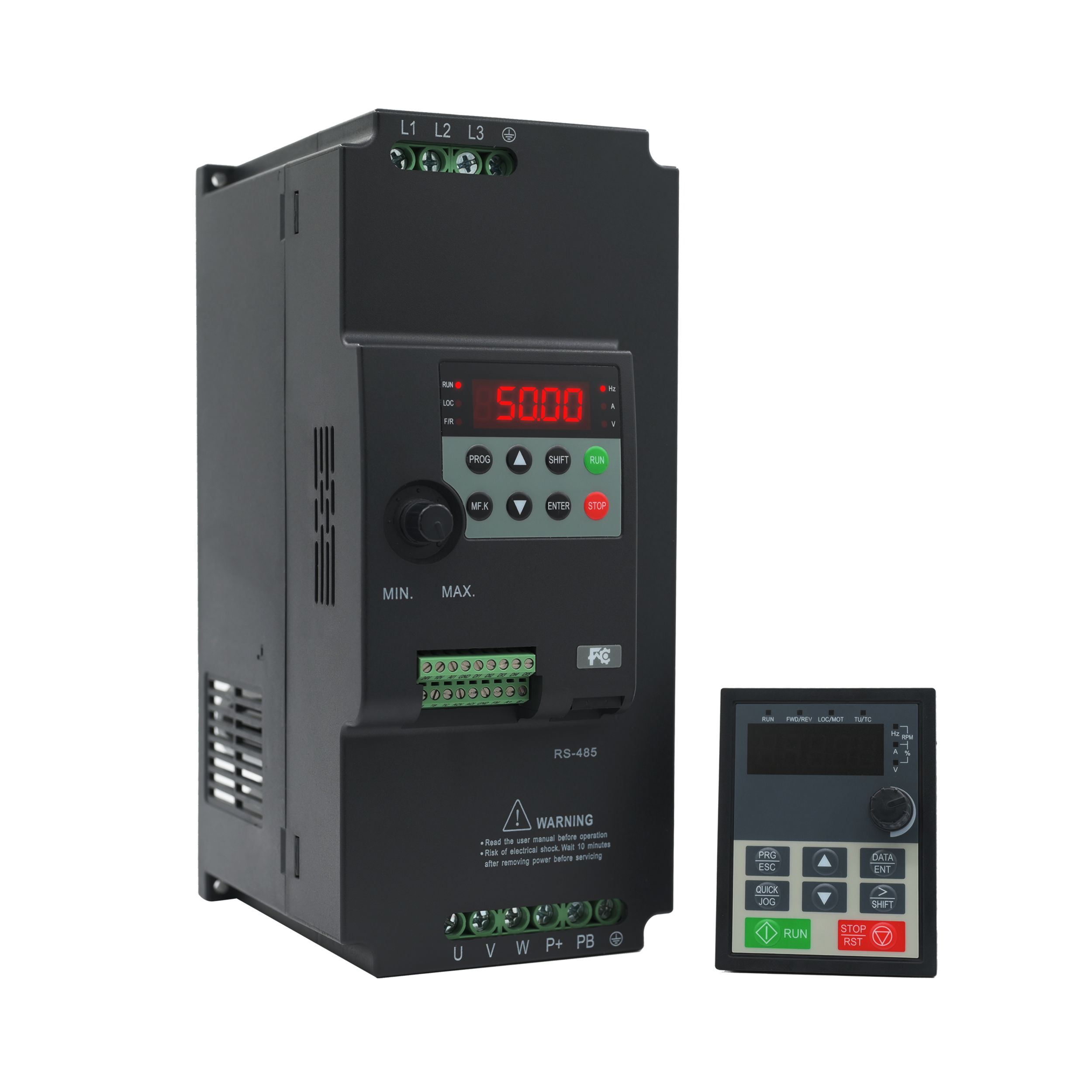

| لوحة المفاتيح | تدعم السلسلة بأكملها لوحة المفاتيح الخارجية من خلال كابل الشبكة القياسي |
