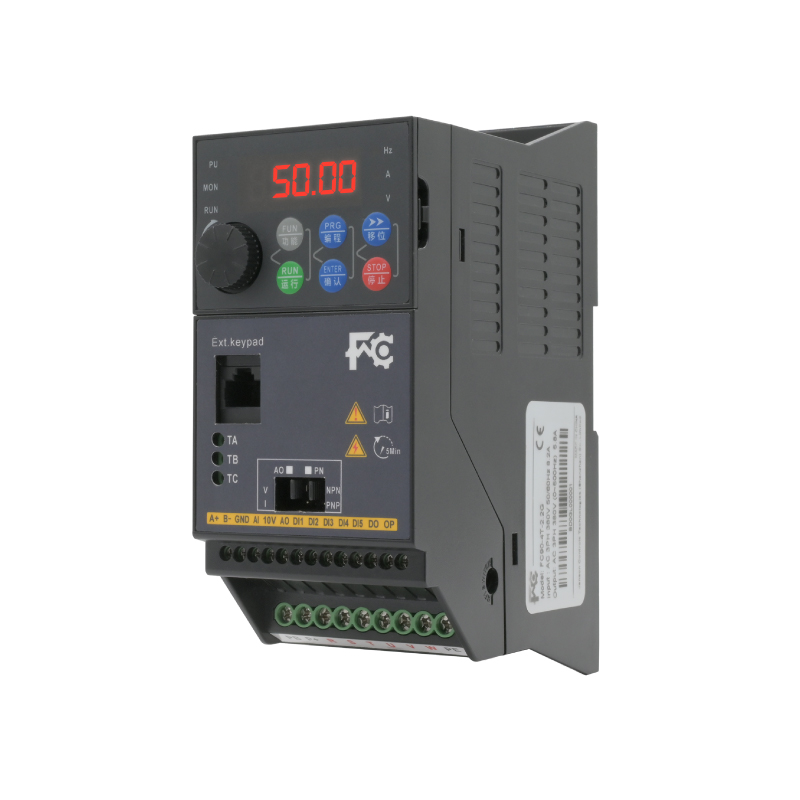

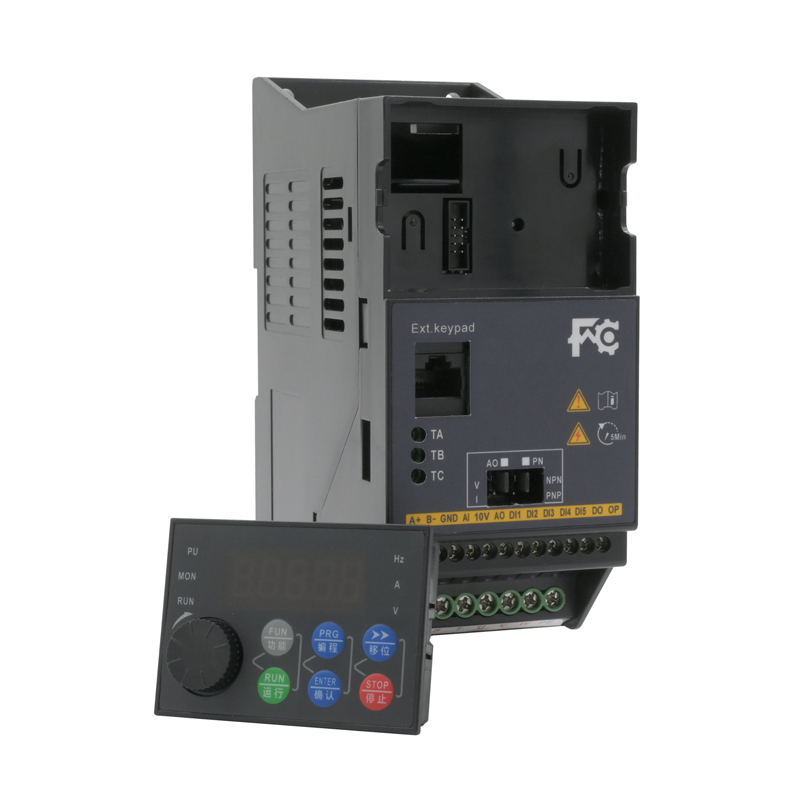

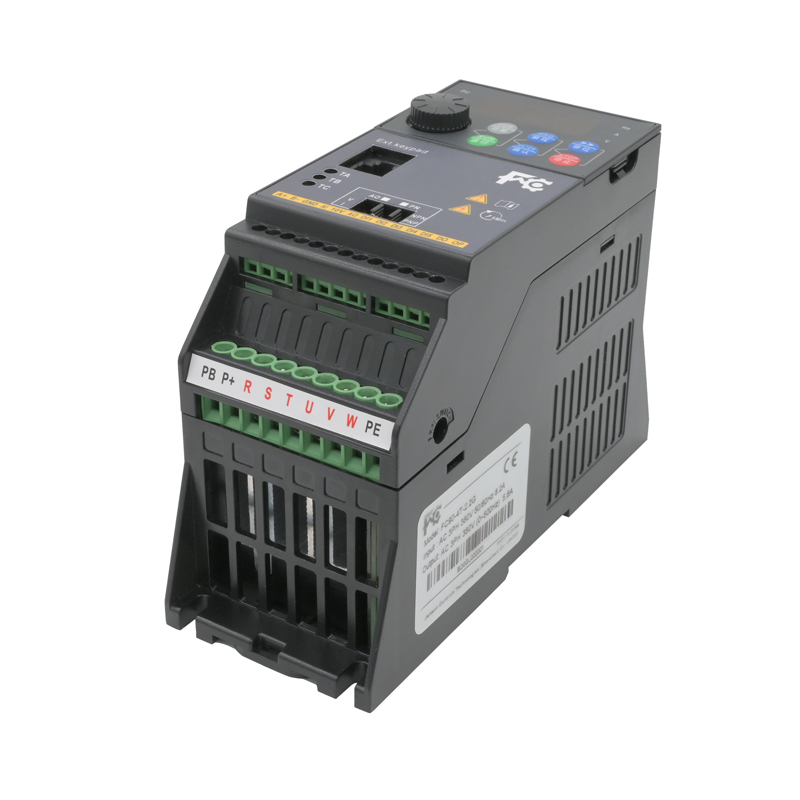

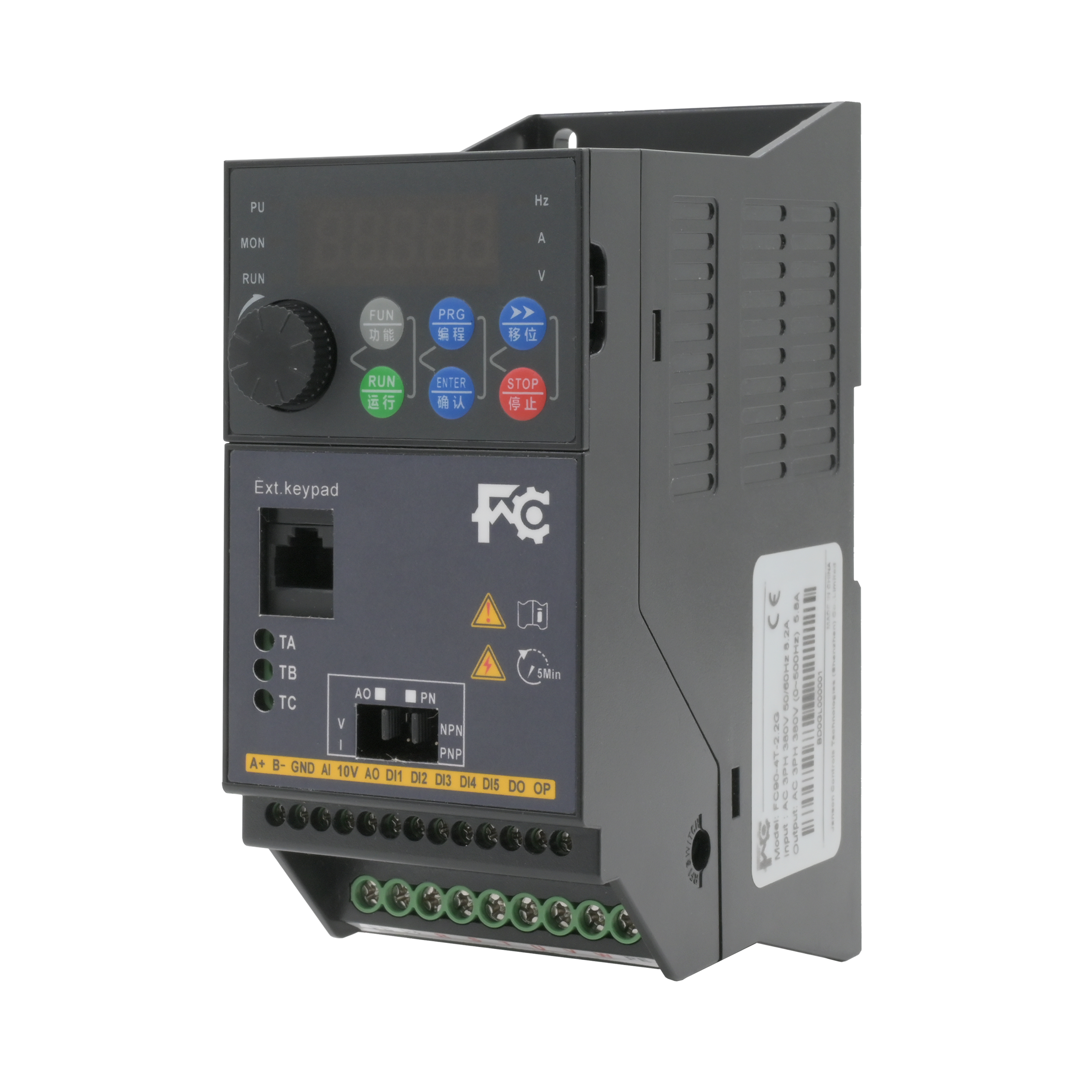

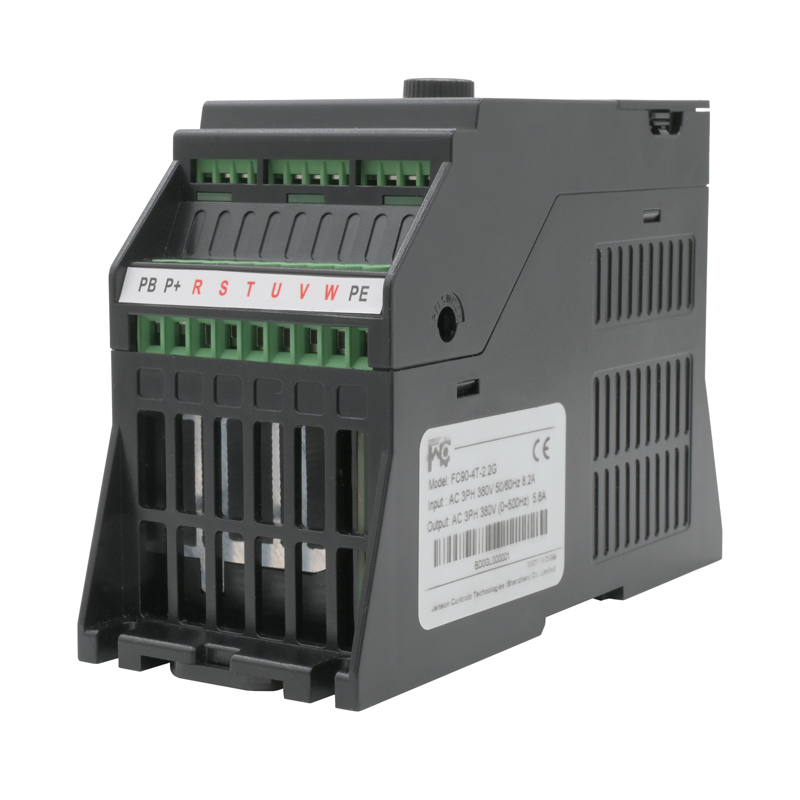

FC90
JANSON CONTROLS
أوضاع التحكم المختلفة: دعم V/F التحكم ، مع إعداد منحنى V/F 3 نقاط ووظائف التحكم في الفصل V/F. دعم لوحة المفاتيح ، المحطة الطرفية ، التحكم في الاتصال ، إعداد التردد المرن.
غني بالوظائف: يدعم التحكم متعدد السرعات ، مزود بوظيفة الفرامل DC لضمان الإغلاق السريع. يوفر المتغير النسيج ، برنامج PLC بسيط ، وظيفة تأرجح التردد مجموعتان من إعدادات المعلمة المحرك لتلبية احتياجات الأتمتة.
الشهادة الدولية: CE معتمدة ، بالامتثال للمعايير الدولية ، وضمان موثوقية المنتج وسلامته.
وظائف الحماية المتعددة وواجهات التحكم: مع وظائف حماية الصدع المتعددة وشاشة LED ، فإنه يوفر 5 DI ، 1 DO ، 1 AI ، 1 AO ، 1 التحكم في التتابع ، وواجهات غنية.
التنظيم الذكي والحماية: بنيت في وحدة تنظيم PID ، دعم الاتصال Modbus RS485 ، تحقيق التحكم عن بُعد. مع زيادة عزم الدوران التلقائي ووظائف تعويض الانزلاق التلقائي ، فإنه يضمن عزم دوران قوي بتردد منخفض ولن يسير حتى إذا تمت إضافة الحمل فجأة.
| رقم البند | محرك قابل للتكيف (KW) | تيار الإدخال (أ) | تيار الإخراج (أ) | سعة معدل (KVA) | W (مم) | همم ) | د (مم) | W1 (مم) | H1 (مم) | GW (كجم) |
| 3 مدخلات الطور وإخراج 380 فولت (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC90-2S-0.4G | 0.4 | 7 | 2.8 | 1.1 | 68 | 164 | 111 | 53 | 151 | 1 |
| FC90-2S-0.75G | 0.75 | 13 | 5 | 2 | ||||||
| FC90-2S-1.5G | 1.5 | 20 | 8 | 3 | ||||||
| FC90-2S-2.2g | 2.2 | 24 | 11 | 4.3 | 89 | 217 | 146 | 64 | 206 | 2.5 |
| 3 مدخلات الطور وإخراج 380 فولت (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC90-4T-0.75G | 0.75 | 3.5 | 2.5 | 1.8 | 68 | 164 | 111 | 53 | 151 | 1 |
| FC90-4T-1.5G | 1.5 | 5.8 | 4.2 | 3.0 | ||||||
| FC90-4T-2.2G | 2.2 | 8.2 | 5.8 | 3.7 | ||||||
| FC90-4T-4.0G | 4 | 13 | 9.5 | 6.5 | 89 | 217 | 146 | 64 | 206 | 2.5 |
| FC90-4T-5.5G | 5.5 | 14.6 | 13 | 8.5 | ||||||
| المواصفات الكهربائية | |
| جهد المدخلات | المرحلة الواحدة/ثلاث مرحلة 200 ~ 240 فولت ، ثلاث مرحلة 380 ~ 440V تقلب لا يزيد عن ± 10 ٪ ，من عدم التوازن <3 ٪ |
| تردد الإدخال | 50/60 هرتز ± 5 ٪ |
| جهد الخرج | 0V ~ الجهد الإدخال |
| تردد الإخراج | V/F التحكم ： 0 ~ 300Hz |
| أداء | |
| سعة التحميل الزائد | 150 ٪ تيار الناتج المصنفة لمدة 1 دقيقة ، و 180 ٪ صدر الناتج الحالي لمدة 2 ثانية |
| طريقة التحكم | V/F التحكم |
| تشغيل طريقة إعداد الأوامر | إعداد لوحة العملية ، إعداد الطرفية الخارجية ، إعداد الاتصال. |
| طريقة إعداد السرعة | الإعداد الرقمي ، الإعداد التناظري ، إعداد الاتصال. |
| دقة إعداد السرعة | الإعداد الرقمي : 0.01Hz ، الإعداد التناظري: 1 ٪ × الحد الأقصى للتردد. |
| ميزة خاصة | |
| محطات الإدخال والإخراج القابلة للبرمجة | يمكن وظيفة محطة الإدخال والإخراج تحرير |
| عملية تعديل PID | وحدة PID العملية المدمجة |
| وظيفة PLC بسيطة | وحدة PLC بسيطة مدمجة ، والتي يمكن أن تحقق التوقيت وإخراج تردد متعدد القطاعات . |
| وظيفة تمايل النسيج | وحدة دالة تردد الأرجوحة المدمجة في النسيج |
| معلمات مجموعة المحرك | مجموعتان من معلمات المحرك ( معلمة المحرك 1 ومعلمة المحرك 2) ، قم بالتبديل بينهما عند الإرادة |
| وظيفة الحماية | |
| الحماية التلقائية للحد من التيار | يقتصر تيار الإخراج تلقائيًا لمنع الأعطال الزائدة |
| التحميل الزائد قبل الجهد والإنذار | التحميل الزائد قبل الالتفاف والحماية |
| حماية خسارة مرحلة الإخراج | فقدان مرحلة الإخراج وظيفة الكشف التلقائي ووظيفة الإنذار |
| الجهد الزائد والتحكم في كشك الفائض | الحد تلقائيًا التيار والجهد أثناء التشغيل لمنع التعثر المتكرر الزائد والإفراط في الجهد |
| الناتج حماية قصيرة إلى الأرض | وظيفة حماية فعالة لدائرة مركبة قصيرة إلى الأرض |
| حماية دائرة قصيرة من المرحلة إلى المرحلة | الإخراج interpatiase دائرة قصيرة حماية فعالة |
| الإدخال والمخرجات | |
| إمدادات الطاقة التناظرية الخارجية | +10 فولت سعة ，التحميل 100MA |
| المدخلات التناظرية | AI1 ： الجهد 0~ 10V/0-20MA |
| الإخراج التناظرية | AO ： 0 ~ 10V / 0 ~ 20mA (الجهد / التيار يمكن تحديده) |
| المدخلات الرقمية | يمكن اختيار DI1 ~ DI5 （ DI5 كإشارة نبض عالية السرعة ） |
| الإخراج الرقمي | يفعل |
| إخراج التتابع | TA/TB/TC ： تصنيف الاتصال 250VAC/3A أو 30VDC/1A |
| اتصال Modbus | A+ 、B- |
| عرض التشغيل | |
| عرض LED | تكرار مجموعة الرقمية المكونة من 5 أرقام ، وتردد الإخراج ، وجهد الإخراج ، والتيار الإخراج ، وسرعة المحرك ، وعزم الدوران ، والمحطات الرقمية ، ومعلمات الحالة ، ومعلمات قائمة البرمجة ورموز الصدع وما إلى ذلك. |
| مؤشر ضوء | 3 مؤشرات الوحدات ، 3 مؤشرات الحالة |
| الخصائص البيئية | |
| درجة حرارة العمل | -10~ +40 ℃ ، الحد الأقصى لدرجة الحرارة هو 50 درجة مئوية ، ويكون تغير درجة حرارة الهواء أقل من 0.5 درجة مئوية/دقيقة ، 40 ~ 50℃ مطلوب ، تيار الإخراج يشتق 2 ٪ لكل 1 ℃ |
| درجة حرارة بيئة التخزين | -40~ +70 ℃ |
| طلب | داخلي ، خالية من أشعة الشمس المباشرة ، الغبار ، الغاز التآكل ، الغاز القابل للاشتعال ، ضباب الزيت ، بخار الماء ، الماء المتساقط أو الملح ، إلخ. |
| ارتفاع | أقل من 1000 متر ، مطلوب derating لأكثر من 1000 متر |
| رطوبة | أقل من 95 ٪ RH ، لا تكثيف |
| مقاومة الاهتزاز | 3.5m/s² في 2 ~ 9Hz ، 10 م/ثانية ² في 9 ~ 200 هرتز (IEC60721-3-3) |
| درجة الحماية | IP20 |
| مستوى التلوث | الفئة 2 (تلوث الغبار الجاف ، غير الموصل) |
