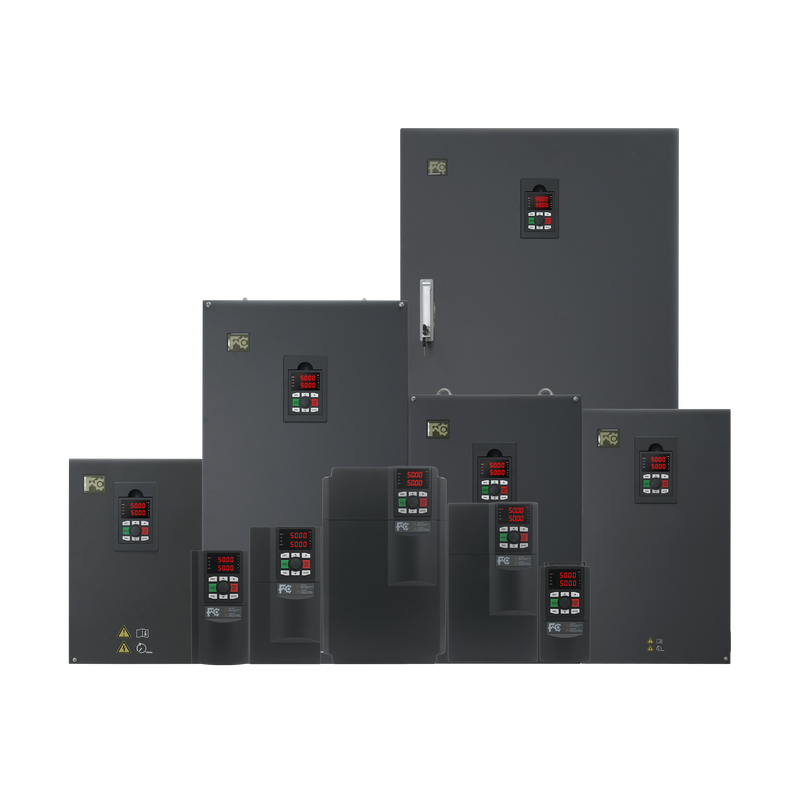

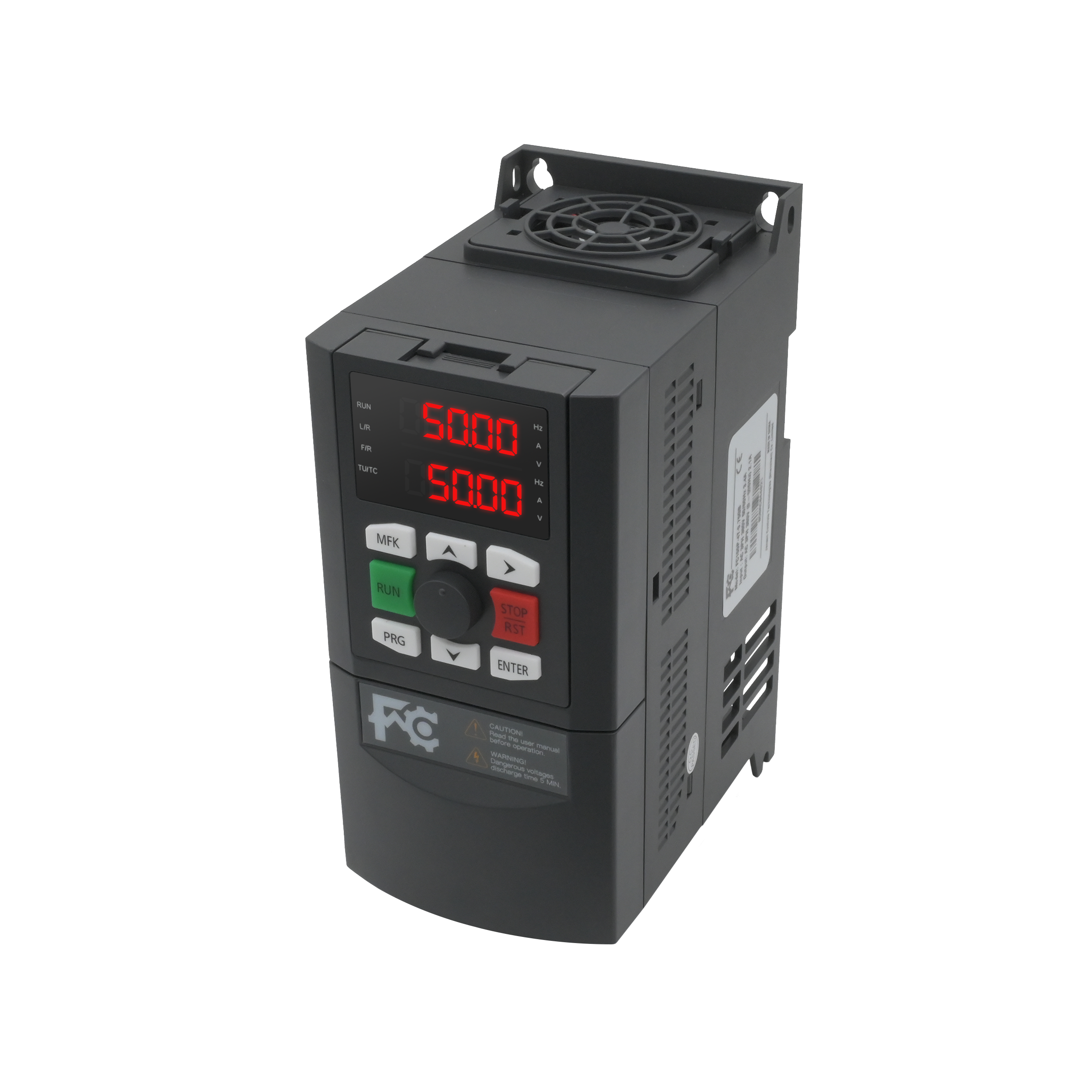

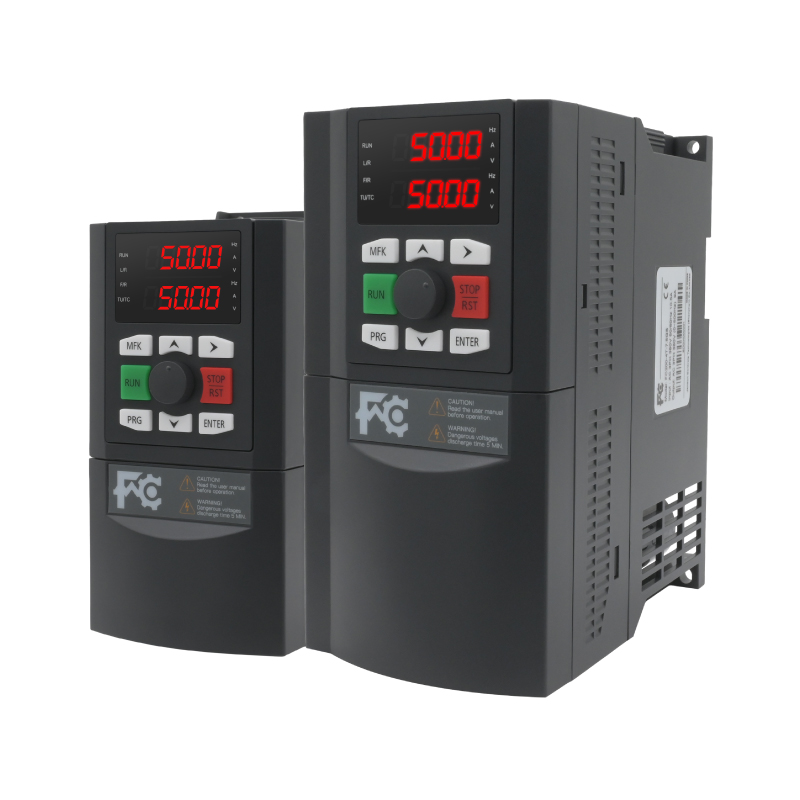

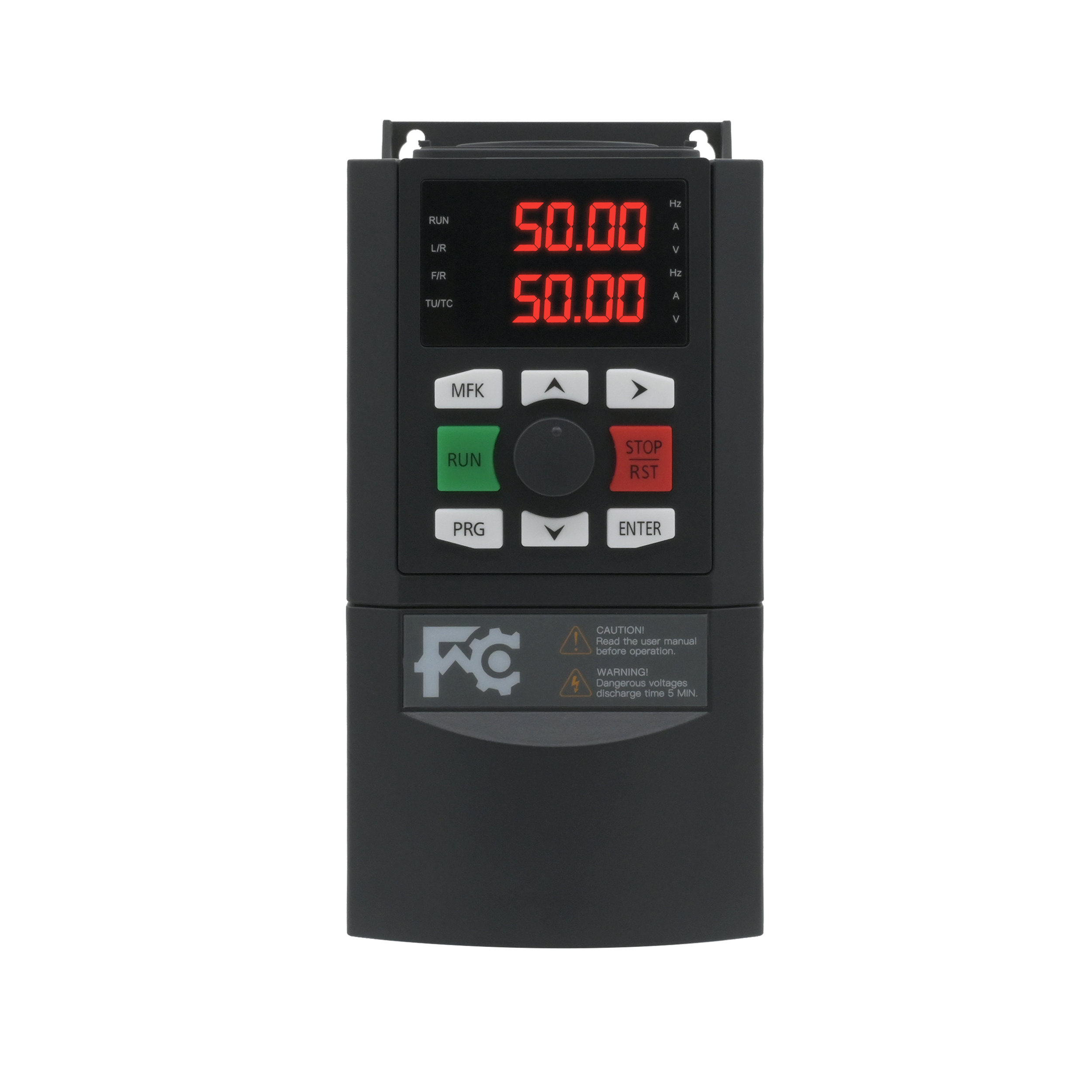

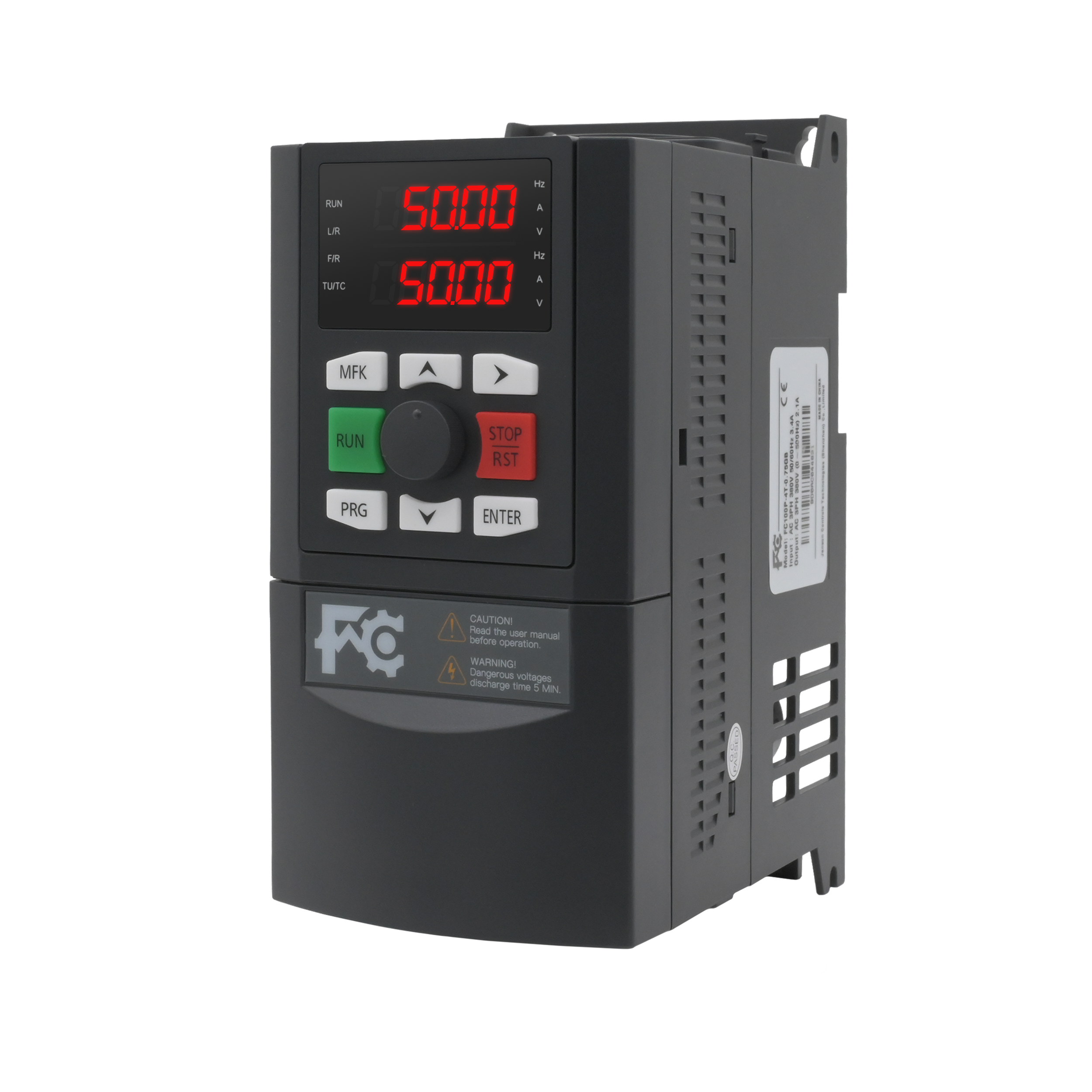

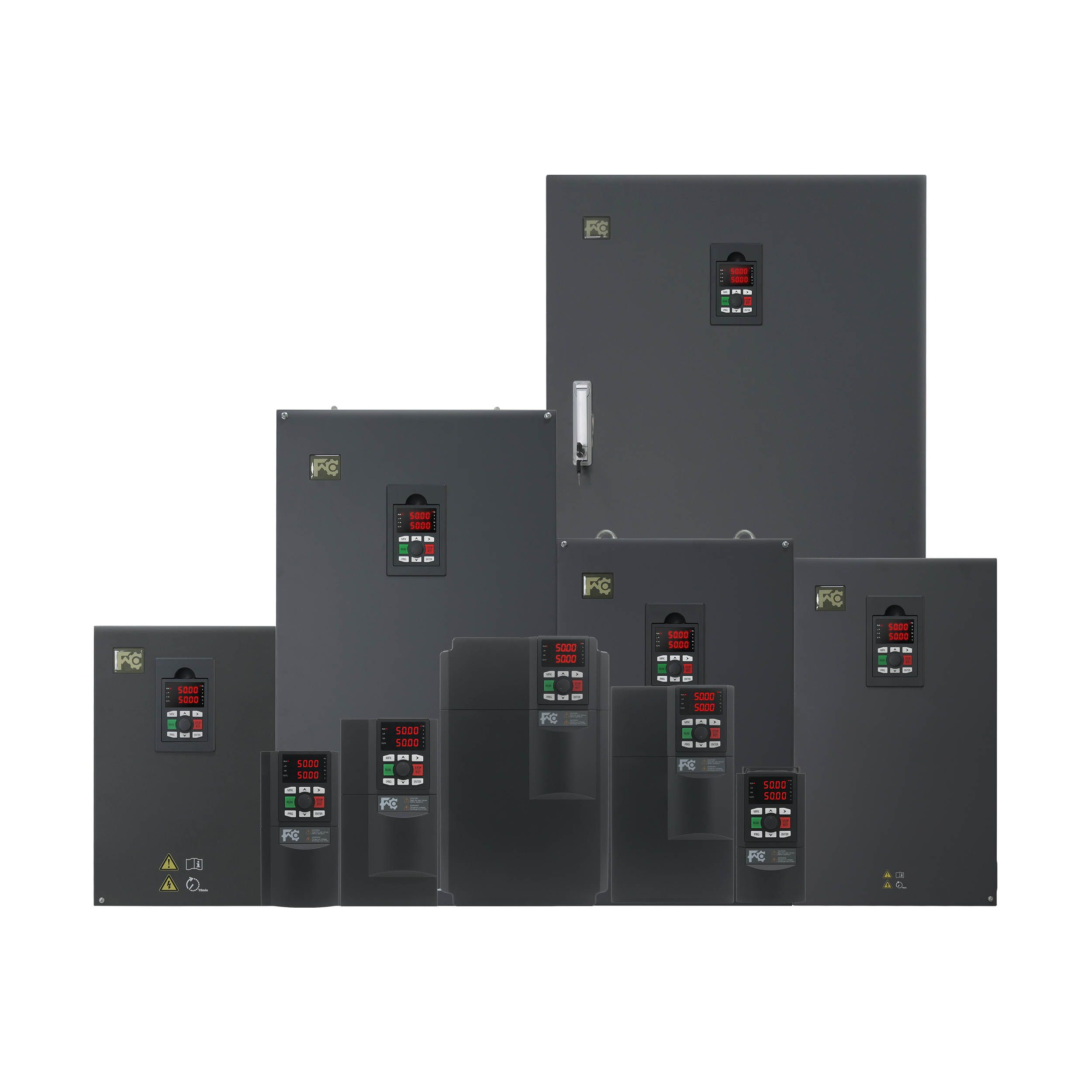

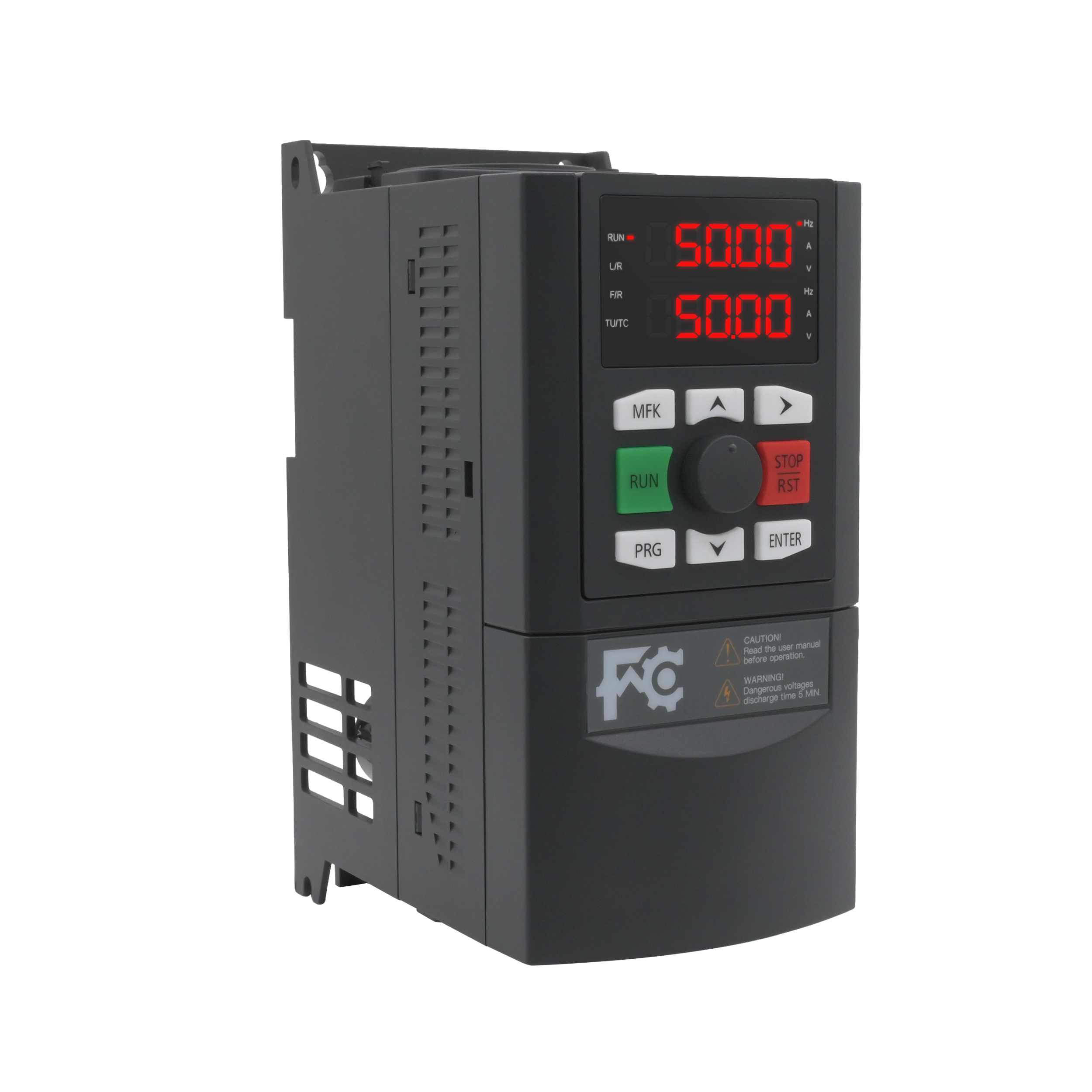

FC200
JANSON CONTROLS
عزم الدوران المرتفع: 150 ٪ @ 0.5Hz ، أداء بدء تشغيل التردد المنخفض القوي.
وضع التحكم المرن: التحكم في المتجه المحسّن ، يدعم التحكم في ناقلات الحلقة المفتوحة والتحكم في V/F ، وتلبية احتياجات سيناريوهات التطبيق المختلفة.
إدخال الجهد العريض: 323-506V ، سعة الحمل الزائد الفائق (حمولة مصنفة بنسبة 150 ٪ لمدة دقيقة واحدة) ، قابلة للتكيف مع بيئة شبكة الطاقة المعقدة.
الأجهزة الموثوقة: تم تجهيز منصة أجهزة IGBT الجيل الجديد بتصميم قناة جوي مستقل لضمان تشغيل مستقر طويل الأجل.
نسبة الأداء عالية التكلفة: تدعم قيادة المحركات المتزامنة المغناطيس الدائمة والمحركات غير المتزامنة
الوظائف الغنية: محطات متعددة الوظائف (5DI ، 2DO ، 2AI ، 2AO ، 2RELAY) ، وحدة PID المدمجة المدمجة ، تدعم مجموعة متنوعة من سيناريوهات التطبيق.
حماية متعددة: آليات حماية متعددة ومعالجة أخطاء مرنة تضمن التشغيل الآمن والمستقر للمعدات.
هيكل مضغوط: التصميم المدمج ، تشغيل الفصل الخامس/ F ، تعويض الجهد التلقائي ، لتلبية احتياجات صناعة إمدادات الطاقة.
الوظائف المتقدمة: تتبع السرعة ، مخطط الفرامل المحسّن ، تعويض منطقة ميتة منخفضة التردد ، قمع التذبذب ، وتحسين استقرار التشغيل.
اختيار المنتج
| رقم البند | محرك قابل للتكيف (KW) | تيار الإدخال (أ) | تيار الإخراج (أ) | سعة معدل (KVA) | ث (مم) | همم ) | د (مم) | W1 (مم) | H1 (مم) | GW (كجم) |
| 1 إدخال الطور وإخراج 3 طور 220V (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC200-2S-0.4GB | 0.4 | 6.2 | 2.1 | 0.7 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-0.75GB | 0.75 | 8.2 | 4.0 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-1.5GB | 1.5 | 14.0 | 7.0 | 3.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-2.2GB | 2.2 | 23.0 | 9.6 | 4.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-4.0GB | 4 | 35 | 17 | 11 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-2S-5.5GB | 5.5 | 45 | 25 | 17 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC200-2S-7.5GB | 7.5 | 75 | 32 | 21 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC200-2S-11G (ب) | 11 | 100 | 45 | 30 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-2S-15G (ب) | 15 | 130 | 60 | 39 | 260 | 440 | 240 | 220 | 472 | 20 |
| 3 مدخلات الطور وإخراج 3 طور 220V (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC200-2T-0.4GB | 0.4 | 3.4 | 2.1 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-0.75GB | 0.75 | 5.0 | 3.8 | 3.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-1.5GB | 1.5 | 5.8 | 5.1 | 4.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-2.2GB | 2.2 | 10.5 | 9.0 | 5.9 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-4.0GB | 4 | 20.5 | 17.0 | 11.0 | 102 | 202 | 162 | 90 | 189 | 3.0 |
| FC200-2T-5.5GB | 5.5 | 26 | 25 | 17 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-2T-7.5GB | 7.5 | 35 | 32 | 21 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-2T-11GB | 11 | 47 | 45 | 30 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC200-2T-15G (ب) | 15 | 62 | 60 | 39 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-2T-18.5G (ب) | 18.5 | 77 | 75 | 57 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-2T-22G (ب) | 22 | 92 | 90 | 69 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC200-2T-30G (ب) | 30 | 113 | 110 | 72 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC200-2T-37G (ب) | 37 | 156 | 152 | 114 | 300 | 555 | 280 | 240 | 535 | 33 |
| FC200-2T-45G (ب) | 45 | 180 | 176 | 134 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-2T-55G | 55 | 214 | 210 | 160 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-2T-75G | 75 | 307 | 304 | 231 | 400 | 780 | 350 | 320 | 756 | 75 |
| 3 مدخلات الطور وإخراج 380 فولت (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC200-4T-0.75GB/1.5PB | 0.75/1.5 | 3.4/5 | 2.1/3.8 | 1.5/3 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-1.5GB/2.2PB | 1.5/2.2 | 5/5.8 | 3.8/5.1 | 3/4 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-2.2GB/4.0PB | 2.2/4.0 | 5.8/10.5 | 5.1/9 | 4/5.9 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-4.0GB/5.5PB | 4/5.5 | 10.5/14.6 | 9/13 | 5.9/8.9 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-5.5GB/7.5PB | 5.5/7.5 | 14.6/19 | 13/17 | 8.9/11 | 102 | 202 | 162 | 90 | 189 | 3.0 |
| FC200-4T-7.5GB/11PB | 7.5/11 | 19/28 | 17/25 | 11/16 | 102 | 202 | 162 | 90 | 189 | 3.0 |
| FC200-4T-11GB/15PB | 11/15 | 28/35 | 25/32 | 16/21 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-4T-15GB/18.5PB | 15/18.5 | 35/39 | 32/37 | 21/24 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-4T-18.5GB/22PB | 18.5/22 | 39/47 | 37/45 | 24/30 | 165 | 297 | 206 | 147 | 279 | 6.0 |
| FC200-4T-22GB/30PB | 22/30 | 47/62 | 45/60 | 30/39 | 165 | 297 | 206 | 147 | 279 | 6.0 |
| FC200-4T-30G (B)/37P (B) | 30/47 | 62/77 | 60/75 | 39/49 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-4T-37G (ب） | 37 | 77 | 75 | 57 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-4T-45G (B)/55p (B) | 45/55 | 92/113 | 90/110 | 59/72 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC200-4T-55G (ب) | 55 | 113 | 110 | 72 | 260 | 440 | 240 | 220 | 472 | 22 |
| FC200-4T-55G (B)/75p (B) | 55/75 | 113/156 | 110/152 | 72/114 | 300 | 555 | 280 | 240 | 535 | 25 |
| FC200-4T-75G (B)/90p (B) | 75/90 | 156/180 | 152/173 | 114/134 | 300 | 555 | 280 | 240 | 535 | 33 |
| FC200-4T-90G/110P | 90/110 | 180/214 | 176/210 | 134/160 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-4T-110G/132P | 110/132 | 214/256 | 210/253 | 160/192 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-4T-132G/160P | 132/160 | 256/307 | 253/304 | 192/231 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC200-4T-160G/185P | 160/185 | 307/345 | 304/340 | 231/236 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC200-4T-185G | 185 | 345.00 | 340.00 | 236.00 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC200-4T-200G/220p | 200/220 | 385/430 | 377/426 | 250/280 | 520 | 780 | 355 | 380 | 756 | 96 |
| FC200-4T-200G/220P-K | 200/220 | 385/430 | 377/426 | 250/280 | 520 | 1120 | 355 | / | / | 104 |
| FC200-4T-220G/250P | 220/250 | 430/468 | 426/465 | 280/355 | 520 | 780 | 355 | 380 | 756 | 96 |
| FC200-4T-220G/250P-K | 220/250 | 430/468 | 426/465 | 280/355 | 520 | 1120 | 355 | / | / | 104 |
| FC200-4T-250G/280P | 250/280 | 468/525 | 465/520 | 355/396 | 620 | 880 | 370 | 480 | 848 | 121 |
| FC200-4T-250G/280P-K | 250/280 | 468/525 | 465/520 | 355/396 | 620 | 1280 | 370 | / | / | 133 |
| FC200-4T-280G/315P | 280/315 | 525/590 | 520/585 | 396/445 | 620 | 880 | 370 | 480 | 848 | 121 |
| FC200-4T-280G/315P-K | 280/315 | 525/590 | 520/585 | 396/445 | 620 | 1280 | 370 | / | / | 133 |
| FC200-4T-315G/355P | 315/355 | 590/665 | 585/650 | 445/500 | 780 | 1350 | 394 | 620 | 1320 | 240 |
| FC200-4T-315G/355P-K | 315/355 | 590/665 | 585/650 | 445/500 | 780 | 1690 | 394 | / | / | 250 |
| FC200-4T-355G/400P | 355/400 | 665/785 | 650/725 | 500/565 | 780 | 1350 | 394 | 620 | 1320 | 240 |
| FC200-4T-355G/400P-K | 355/400 | 665/785 | 650/725 | 500/565 | 780 | 1690 | 394 | / | / | 250 |
| FC200-4T-400G/450P | 400/450 | 785/883 | 725/820 | 565/630 | 780 | 1350 | 394 | 620 | 1320 | 255 |
| FC200-4T-400G/450P-K | 400/450 | 785/883 | 725/820 | 565/630 | 780 | 1690 | 394 | / | / | 265 |
| FC200-4T-450G | 450 | 883.00 | 820.00 | 630.00 | 780 | 1350 | 394 | 620 | 1320 | 255 |
| FC200-4T-450G-K | 450 | 883.00 | 820.00 | 630.00 | 780 | 1690 | 394 | / | / | 265 |
| FC200-KBE | ||||||||||
المعلمة الفنية
| المواصفات الكهربائية | |
| جهد المدخلات | المرحلة الواحدة/ثلاث مرحلة 200-240 فولت ، ثلاث مرحلة 380-440V تقلب لا يزيد عن ± 10 ٪ ， معدل الخلل <3 ٪ |
| تردد الإدخال | 50/60 هرتز ± 5 ٪ |
| جهد الخرج | 0V ~ الجهد الإدخال |
| تردد الإخراج | التحكم في المتجه ： 0 ～ 300Hz |
| V/F Control ： 0 ～ 500Hz | |
| أداء | |
| سعة التحميل الزائد | 150 ٪ تيار الناتج المصنفة لمدة 1 دقيقة ، و 180 ٪ صدر الناتج الحالي لمدة 2 ثانية |
| طريقة التحكم | التحكم في ناقلات الحلقة المفتوحة (SVC) ، V/F التحكم |
| تشغيل طريقة إعداد الأوامر | إعداد لوحة التشغيل 、 إعداد المحطة الخارجية 、 إعداد الاتصال. |
| طريقة إعداد السرعة | الإعداد الرقمي ، الإعداد التناظري/إعداد النبض ، إعداد الاتصال. |
| دقة إعداد السرعة | الإعداد الرقمي: 0.01 هرتز ، الإعداد التناظري: 1 ٪ x الحد الأقصى للتردد |
| دقة التحكم في السرعة | SVC ： ± 0.5 ٪ |
| نطاق التحكم في السرعة | SVC ： 1: 100 |
| استجابة التحكم في عزم الدوران | SVC ： <200ms |
| بدء عزم الدوران | SVC ： 150 ٪ عزم الدوران/0.5 هرتز |
| ميزة خاصة | |
| محطات الإدخال والإخراج القابلة للبرمجة | يمكن تحرير وظيفة محطة الإدخال والإخراج |
| عملية تعديل PID | وحدة PID العملية المدمجة |
| وظيفة PLC بسيطة | وحدة PLC بسيطة مدمجة ، والتي يمكن أن تحقق التوقيت وإخراج تردد متعدد القطاعات |
| وظيفة تمايل النسيج | وحدة دالة تردد الأرجوحة المدمجة في النسيج |
| وظيفة إمدادات المياه | المدمج معلمة إمدادات المياه المدمجة في الماكرو |
| وظيفة آلة النقش | ماكرو الجهاز المدمج عالي التردد الماكرو |
| وضع الحريق | مجموعة معلمات وضع الحريق الأوروبي المدمج |
| وظيفة الحماية | |
| كشك الجهد الزائد | التحكم التلقائي في جهد الحافلة لمنع خطأ الجهد الزائد |
| الحماية التلقائية للحد من التيار | يقتصر تيار الإخراج تلقائيًا لمنع الأعطال الزائدة |
| التحميل الزائد قبل الجهد والإنذار | التحميل الزائد قبل الالتفاف والحماية |
| حماية خسارة مرحلة الإخراج | فقدان مرحلة الإخراج وظيفة الكشف التلقائي ووظيفة الإنذار |
| الجهد الزائد والتحكم في كشك الفائض | الحد تلقائيًا التيار والجهد أثناء التشغيل لمنع التعثر المتكرر الزائد والإفراط في الجهد |
| الناتج حماية قصيرة إلى الأرض | وظيفة حماية فعالة لدائرة مركبة قصيرة إلى الأرض |
| حماية دائرة قصيرة من المرحلة إلى المرحلة | الإخراج interpatiase دائرة قصيرة حماية فعالة |
| الإدخال والمخرجات | |
| إمدادات الطاقة التناظرية الخارجية | +10V-GND |
| إمدادات الطاقة الرقمية الخارجية | 24V-COM |
| المدخلات التناظرية | AI1 ： الجهد 0 ~ 10V/0-20MA |
| AI2 ： الجهد 0 ~ 10V/0-20MA | |
| الإخراج التناظرية | AO1 ： 0 ~ 10V/0 ~ 20MA （الجهد/التيار الاختياري） |
| AO2 ： 0 ~ 10V/0 ~ 20MA （الجهد/التيار الاختياري） | |
| المدخلات الرقمية | يمكن اختيار di1di5 （كإشارة نبض عالية السرعة） |
| الإخراج الرقمي | يمكن اختيار FM 、 AO2 ， FM كإخراج إشارة النبض عالي التردد |
| إخراج التتابع | TA/TB/TC ： تصنيف الاتصال 250VAC/3A أو 30VDC/1A |
| اتصال Modbus | A+、 B- |
| عرض التشغيل | |
| عرض LED | تعيين التردد ، وتردد الإخراج ، وجهد الإخراج ، وتيار الإخراج ، وسرعة المحرك ، وعزم الدوران ، والمحطات الرقمية ، ومعلمات الحالة ، ومعلمات قائمة البرمجة ورموز الصدع وما إلى ذلك |
| مؤشر ضوء | 3 مؤشرات وحدة ، 4 مؤشرات الحالة |
| الخصائص البيئية | |
| درجة حرارة العمل | -10 ~+40 ℃ ، الحد الأقصى لدرجة الحرارة هو 50 درجة مئوية ، وتغير درجة حرارة الهواء أقل من 0.5 درجة مئوية/دقيقة ، 40－50 ℃ مطلوب ، إخراج تيار derating 2 ٪ لكل 1 ℃ |
| درجة حرارة بيئة التخزين | -40 ~+70 ℃ |
| طلب | داخلي ، خالية من أشعة الشمس المباشرة ، الغبار ، الغاز التآكل ، الغاز القابل للاشتعال ، ضباب الزيت ، بخار الماء ، الماء المتساقط أو الملح ، إلخ. |
| ارتفاع | أقل من 1000 متر ، مطلوب derating لأكثر من 1000 متر |
| رطوبة | أقل من 95 ٪ RH ، لا تكثيف |
| مقاومة الاهتزاز | 3.5m/s² في 2-9hz ، 10 م/ثانية ² في 9-200Hz (IEC60721-3-3) |
| درجة الحماية | IP20 |
| مستوى التلوث | الفئة 2 (تلوث الغبار الجاف ، غير الموصل) |
| شهادة | |
| CE | مرت السلسلة بأكملها شهادة CE |
