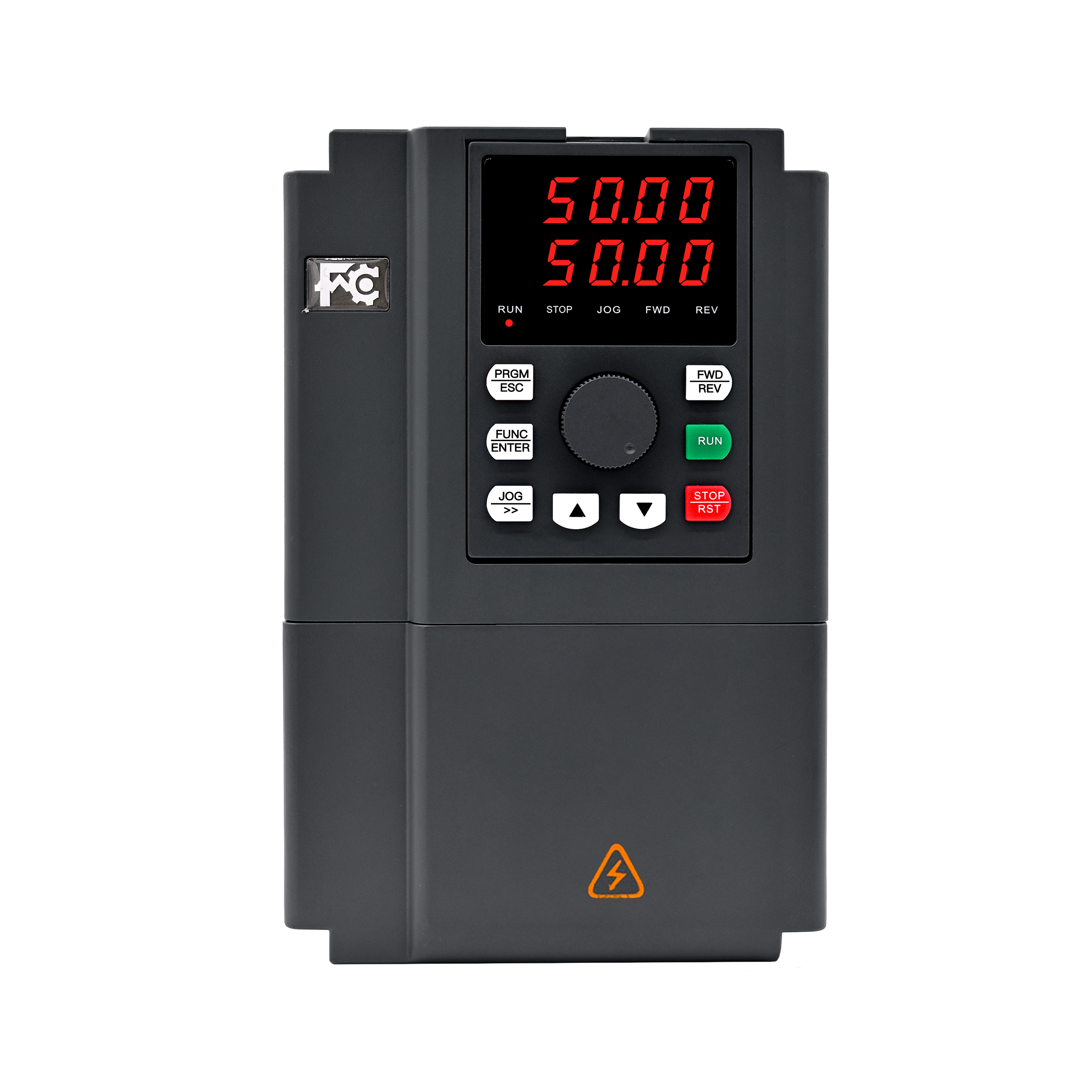

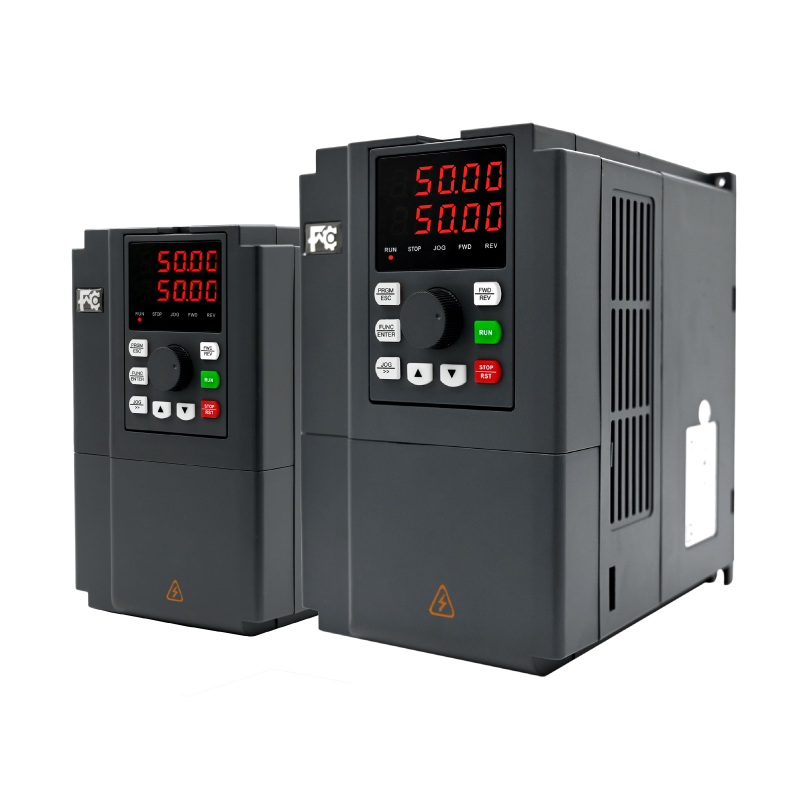

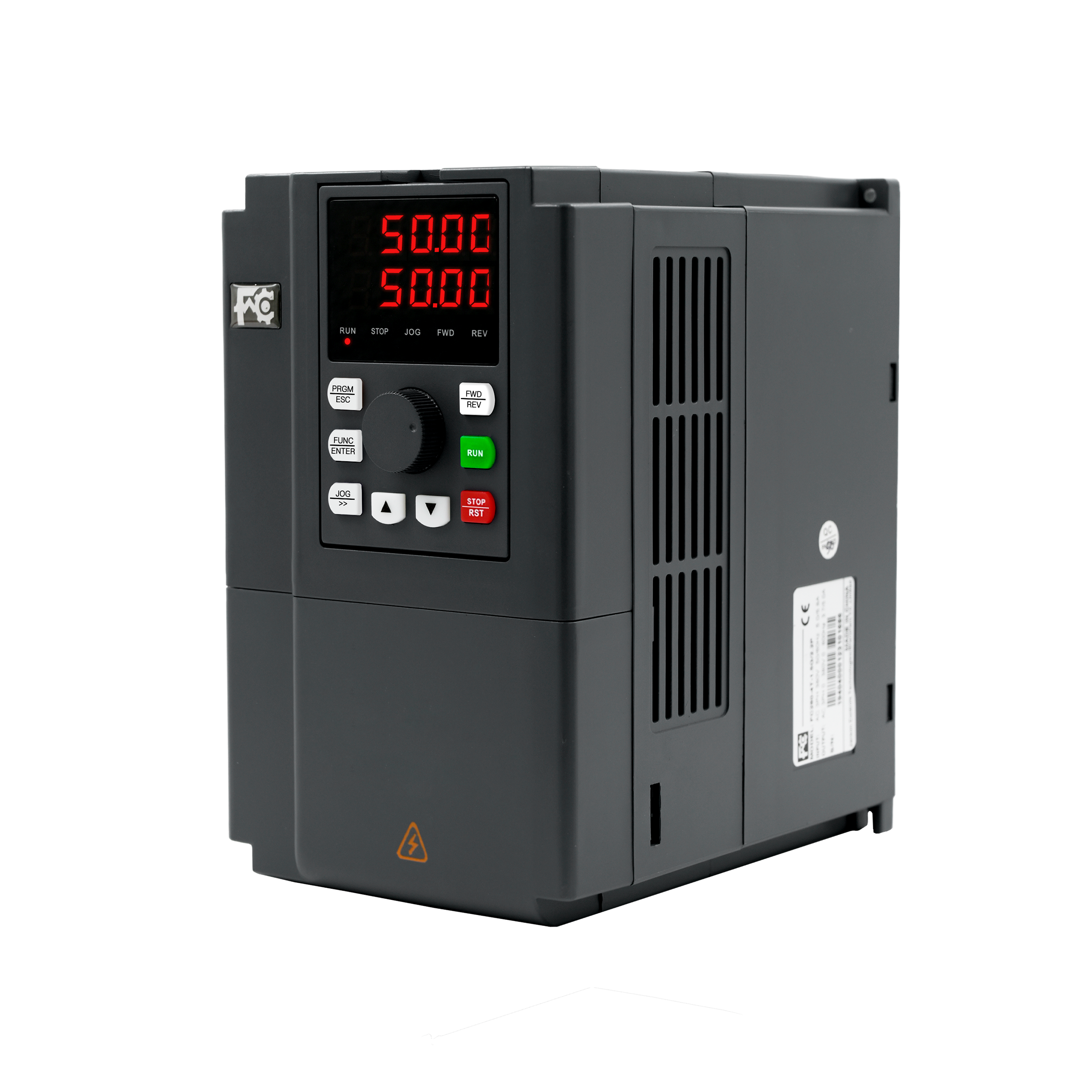

FC280
JANSON CONTROLS
ميزة المنتج
ثلاثة أوضاع تحكم: يتم توفير التحكم V/F ، والتحكم في متجه الحلقة المفتوحة والتحكم في متجه الحلقة المغلقة لتلبية احتياجات سيناريوهات التطبيق المختلفة.
تكييف التطبيق الراقي: مناسب للأماكن الراقية مثل الدقة العالية ، والاستجابة السريعة ، وعزم الدوران الكبير ، والقصور الذاتي الكبير والحمل المحتمل.
وظيفة التعديل الذكي: لها وظيفة ضبط تردد الناقل تلقائيًا لضمان تشغيل أكثر استقرارًا وموثوقية ؛ وظيفة ضبط الجهد التلقائي تحل بفعالية مشكلة التذبذب منخفض التردد للمحركات عالية الطاقة
بدء التشغيل بشكل سلس وإعادة التشغيل: مع تتبع السرعة وإعادة التشغيل ، يمكن أن يدرك بداية سلسة للمحركات الدوارة وتجنب التأثير.
وحدة الفرامل المدمجة: وحدة الفرامل المدمجة من 0.75 كيلو وات إلى 22 كيلو وات ، وأداء التكلفة العالية.
سرعة منخفضة للغاية وعزم دوران كبير: تحت التحكم في متجه الحلقة المغلقة ، يمكن إخراج عزم الدوران المصنف بنسبة 150 ٪ بسرعة صفر ، مما يحقق سرعة منخفضة للغاية وعزم دوران كبير.
متعدد الوظائف والراحة: أطراف الإدخال والإخراج متعددة الوظائف ، والمدخلات التناظرية متعددة الوظائف والمخرجات والاتصال التسلسلي تجلب العديد من وسائل الراحة للمستخدمين.
اختيار المنتج
| رقم البند | محرك قابل للتكيف (KW) | تيار الإدخال (أ) | تيار الإخراج (أ) | سعة معدل (KVA) | ث (مم) | همم ) | د (مم) | W1 (مم) | H1 (مم) | GW (كجم) |
| 3 مدخلات الطور وإخراج 380 فولت (-15 ٪ ~+15 ٪ التسامح) | ||||||||||
| FC280-4T-0.75GB/1.5PB | 0.75/1.5 | 3.4/5.0 | 2.1/3.8 | 1.5/3.0 | 118 | 185 | 157 | 106 | 175 | 2.47 |
| FC280-4T-1.5GB/2.2PB | 1.5/2.2 | 5.0/5.8 | 3.8/5.1 | 3.0/4.0 | 118 | 185 | 157 | 106 | 175 | 2.53 |
| FC280-4T-2.2GB/3.0PB | 2.2/3.0 | 5.8/8.0 | 5.1/6.8 | 4.0/4.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-3.0GB/4.0PB | 3.0/4.0 | 8.0/10.5 | 6.8/9.0 | 4.9/5.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-4.0GB/5.5PB | 4.0/5.5 | 10.5/14.6 | 9/13 | 5.9/8.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-5.5GB/7.5PB | 5.5/7.5 | 14.6/20.5 | 13/17 | 8.9/11 | 160 | 247 | 177 | 148 | 235 | 4.6 |
| FC280-4T-7.5GB/11PB | 7.5/11 | 20.5/26 | 17/25 | 11/17 | 160 | 247 | 177 | 148 | 235 | 4.83 |
| FC280-4T-11GB/15PB | 11/15 | 26/35 | 25/32 | 17/21.0 | 160 | 247 | 177 | 148 | 235 | 5.18 |
| FC280-4T-15GB/18.5PB | 15/18.5 | 35/38.5 | 32/37 | 21/24.0 | 220 | 321 | 198 | 205 | 305 | 7.94 |
| FC280-4T-18.5GB/22PB | 18.5/22 | 38.5/46.5 | 37/45 | 24/30.0 | 220 | 321 | 198 | 205 | 305 | 8.80 |
| FC280-4T-22GB/30PB | 22/30 | 46.5/62 | 45/60 | 30/40.0 | 220 | 321 | 198 | 205 | 305 | 8.91 |
| FC280-4T-30G/37P (ب) | 30/37 | 62/76 | 60/75 | 40/57.0 | 250 | 426 | 210 | 210 | 410 | 14.6 |
| FC280-4T-37G/45P (ب) | 37/45 | 76/92 | 75/91 | 57/69.0 | 250 | 426 | 210 | 210 | 410 | 14.6 |
| FC280-4T-45G/55P (ب) | 45/55 | 92/113 | 91.0/112 | 69/85.0 | 300 | 492 | 236 | 266 | 473 | 19.5 |
| FC280-4T-55G/75P (ب) | 55/75 | 113/157 | 112/150 | 85/114 | 300 | 492 | 236 | 266 | 473 | 19.8 |
| FC280-4T-75G/90P (ب) | 75/90 | 157/180 | 150/176 | 114/134 | 320 | 555 | 230 | 230 | 536 | 26.5 |
| FC280-4T-90G/110P (ب) | 90/110 | 180/214 | 176/210 | 134/160 | 410 | 634 | 240 | 320 | 611 | 48.3 |
| FC280-4T-110G/132P (ب) | 110/132 | 214/256 | 210/253 | 160/192 | 410 | 634 | 240 | 320 | 611 | 49 |
| FC280-4T-132G/160P | 132/160 | 256/307 | 253/304 | 192/231 | 475 | 692 | 347 | 320 | 669 | 72.4 |
| FC280-4T-160G/185P | 160/185 | 307/340 | 304/330 | 231/236 | 475 | 692 | 347 | 320 | 669 | 73.5 |
| FC280-4T-185G/200P | 185/200 | 340/385 | 330/377 | 236/250 | 420 | 790 | 366 | 310 | 764 | 80 |
| FC280-4T-200G/220p | 200/220 | 385/430 | 377/426 | 250/280 | 420 | 790 | 366 | 310 | 764 | 80 |
| FC280-4T-220G/250P | 220/250 | 430/468 | 426/465 | 280/355 | 490 | 810 | 370 | 360 | 785 | 93.5 |
| FC280-4T-250G/280P | 250/280 | 468/525 | 465/520 | 355/396 | 490 | 1110 | 370 | 360 | 1085 | 126 |
| FC280-4T-280G/315P | 280/315 | 525/590 | 520/585 | 396/445 | 650 | 1190 | 370 | 520 | 1159 | 164 |
| FC280-4T-315G/355P | 315/355 | 590/665 | 585/650 | 445/500 | 650 | 1190 | 370 | 520 | 1159 | 165 |
| FC280-4T-355G/400P | 355/400 | 665/785 | 650/725 | 500/565 | 650 | 1190 | 370 | 520 | 1159 | 166 |
| FC280-4T-400G/450P | 400/450 | 785/883 | 725/820 | 565/630 | 650 | 1190 | 370 | 520 | 1159 | 167 |
المعلمة الفنية
| مدخلات الطاقة | |
| جهد المدخلات | 1AC 220V ± 15 ٪ ، 3AC 220V ± 15 ٪ ، 3AC 380V ± 15 ٪. |
| تردد الإدخال | 47 ～ 63Hz |
| عامل القوة | ≥95 ٪ |
| أداء التحكم | |
| وضع التحكم | التحكم V/F ، التحكم في ناقل غير PG (SVC) ， PG Control Control (FVC). |
| V/F التحكم | خط ، نقطة متعددة ، منحنى V/F مربع ، فصل V/F. |
| وضع أمر التشغيل | التحكم في لوحة المفاتيح ، والتحكم الطرفي ، والتحكم في التواصل التسلسلي. |
| مصدر مرجع التردد | الرقمية ، التناظرية ، تردد النبض ، الاتصال التسلسلي ، السرعة متعددة الخطوات ، PLC البسيطة و PID يمكن تبديل combinaton من النماذج المتعددة والأنماط المختلفة. |
| سعة التحميل الزائد | G Type: 150 ٪ تصنيف 60s ، 180 ٪ تصنيف 3s 3s. |
| نوع P: 120 ٪ تم تصنيف 60s ، 150 ٪ تصنيف 3s 3s. | |
| ابدأ عزم الدوران | G نوع: 0.5 هرتز/150 ٪ (SVC) ، 0Hz/180 ٪ (FVC). |
| نوع P: 0.5 هرتز/100 ٪ | |
| نطاق ضبط السرعة | 1: 100 (SVC) 1: 1000 (FVC) |
| دقة التحكم في السرعة | ± 0.5 ٪ (SVC) ± 0.02 ٪ (FVC) |
| تردد الناقل | 0.5 إلى 16.0 كيلو هرتز ؛ ضبط تردد الناقل تلقائيًا وفقًا لخصائص الحمل |
| قرار التردد | الإعداد الرقمي: 0.01Hz.Anolog إعداد: الحد الأقصى للتردد × 0.00025 |
| تعزيز عزم الدوران | دفعة عزم الدوران التلقائي ؛ تعزيز عزم الدوران اليدوي 0.1 ~ 30 ٪ |
| وضع التسارع والتباطؤ | خط أو منحنى S ، 4 أنواع من وقت التسارع/التباطؤ مع نطاق 0.0 ~ 6500.0 ثانية |
| فرامل العاصمة | يدعم البدء وإيقاف فرامل العاصمة |
| السيطرة على الركض | نطاق تردد الركض: 0.0Hz ~ 50.00Hz ؛ JOG ACC/DEC الوقت: 0 ~ 6500.0S |
| البسيطة PLC وتشغيل السرعة متعددة الخطوات | محطة PLC O rcontrol مدمجة ، يمكن ضبط سرعة 1 ~ 6steps. |
| PID مدمج | التحكم المدمج في PID لتحقيق التحكم في حلقة الإغلاق بسهولة لمعلمات العملية (مثل الضغط ، درجة الحرارة ، التدفق ، إلخ. |
| تنظيم الجهد التلقائي (AVR) | الحفاظ تلقائيًا على جهد إخراج ثابت عندما يتغير جهد شبكة الكهرباء |
| حافلة DC المشتركة | وظيفة ناقل التيار المستمر الشائع: يمكن لضماط einverters استخدام ناقل DC شائع |
| السيطرة على اجتياز | وظيفة التحكم في اجتياز: التحكم في تردد النبض الثلاثي المتعدد |
| التحكم في الطول الثابت | ضبط التحكم في الطول |
| السيطرة على التوقيت | ضبط نطاق الوقت ： 0 ~ 6500 دقيقة |
| السيطرة الرئيسية | |
| محطات الإدخال | 6 مدخلات رقمية قابلة للبرمجة ، يمكن تمديدها إلى 4 مدخلات رقمية ، أحدها يدعم مدخلات النبض عالية السرعة ؛ 1 المدخلات التناظرية التقليدية 0 ~ 10VDC ؛ 2 إدخال فولات 0 ~ 10VDC أو المدخلات الحالية 0 ~ 20ma. |
| أطراف الإخراج | 1 Open Collector Output ، يمكن أن يتم تنفيذه إلى 1 نبض نبض عالي السرعة ؛ 2 مخرجات التتابع. 2 الإخراج التناظري: إخراج فريد 0 ~ 10VDC أو الإخراج الحالي 0 ~ 20ma. |
| واجهة الآلة البشرية | |
| عرض LED | يمكن عرض تردد إعداد ، وتيرة الإخراج ، وجهد الإخراج ، والتيار الإخراج ، إلخ. |
| البيئة والحماية | |
| فئة الحماية | IP20 |
| الرطوبة ودرجة الحرارة | 90 ٪ RH أو أقل (عدم تكثيف) ، -10 ℃～ +40 ℃. سيتم اشتقاقها إذا تجاوزت درجة حرارة Ambien 40 ℃. |
| اهتزاز | أقل من 20 هرتز 9.8 م/ثانية (1G) ، أكثر من 20 هرتز 5.88 م/ثانية (0.6 جم). |
| بيئة المتجر | ≤1000m ، داخلي (لا غاز تآكل وسائل). |
| درجة حرارة المتجر | -20 ℃～ 60 ℃ |
| وضع التبريد | تبريد الهواء القسري |
