كيفية اختيار العاكس المناسب للجماهير ومضخات صناعة

على خلفية الأتمتة الصناعية وإعادة توصيل الطاقة ، أصبح العاكشات معدات أساسية لا غنى عنها في أنظمة المروحة والمضخة. إنها لا تتيح فقط بدء تشغيل المحرك المرن والتحكم في السرعة ولكن أيضًا تحسين كفاءة تشغيل النظام بشكل كبير وتقليل استهلاك الطاقة. مواجهة مجموعة واسعة من منتجات العاكس في السوق ، يعد اختيار العاكس المناسب لتطبيقات الصناعة المحددة مشكلة رئيسية لكل مهندس معدات ومدير شراء.

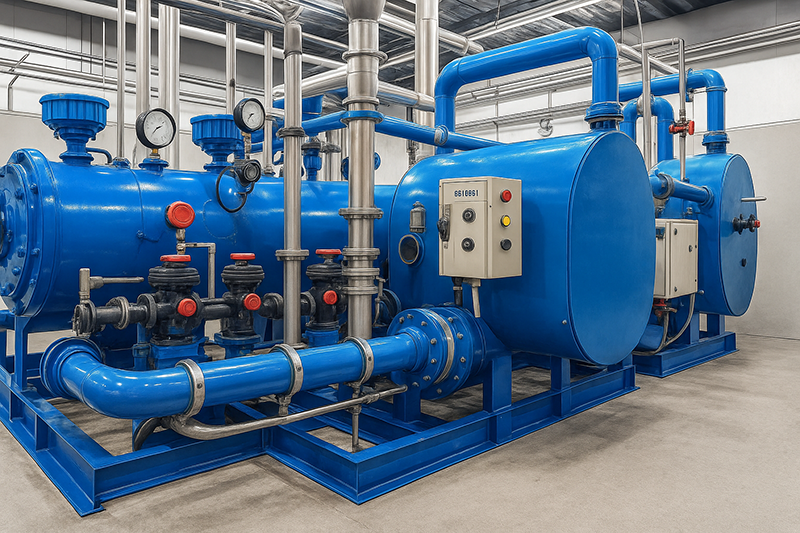

خصائص التطبيق لصناعة المروحة والمضخة

نوع التحميل

ينتمي المشجعون والمضخات في الغالب إلى فئة أحمال عزم الدوران التربيعية (تدفق الهواء أو تدفق الماء ∝ السرعة ، القوة ∝ speed³). تتطلب هذه الأحمال طاقة منخفضة بسرعات منخفضة وزيادة الطاقة بسرعة عالية.

سيناريوهات التطبيق

المشجعين: HVAC ، أنظمة إزالة الغبار ، أنظمة التبريد ، إلخ.

المضخات: إمدادات المياه البلدية ، إمدادات المياه ، شبكات مياه الدورة الدموية ، معالجة مياه الصرف الصحي ، إلخ.

إمكانات توفير الطاقة

عن طريق ضبط سرعة المحرك للتحكم بدقة في التدفق أو تدفق الهواء ، يمكن تحقيق توفير الطاقة بنسبة 20 ٪ إلى 60 ٪ مقارنة بطرق تخفيف الصمام التقليدية.

المعلمات الرئيسية للاختيار

الطاقة الحركية ومستوى الجهد

يجب أن تتطابق قوة العاكس المصنفة مع قوة المحرك ، بهامش موصى به 10 ٪ -20 ٪ للتعامل مع تقلبات الجهد والتحميل أثناء التشغيل الفعلي. مستويات الجهد الشائع: مدخلات مرحلة أحادية 220 فولت ، ومدخلات 380 فولت ثلاثية الطور (الأكثر استخدامًا للمضخات الصناعية والمراوح).

سعة التحميل الزائد

تعمل معظم تطبيقات المعجبين والمضخات بشكل مطرد ولا تتطلب سعة حمولة زائدة عالية. عادةً ما تكون قدرة الحمل الزائد 110 ٪ - 120 ٪ كافية. للتطبيقات ذات البدايات/التوقفات المتكررة أو أحمال التأثير اللحظية (على سبيل المثال ، مضخات الحريق) ، يلزم العاكس ذو السعة الزائدة الأعلى.

نطاق التحكم في السرعة

بالنسبة لتطبيقات المضخة والمروحة العادية ، عادة ما يكون نطاق التحكم في السرعة من 30 هرتز إلى 50 هرتز كافية. بالنسبة للتطبيقات التي تتطلب التحكم في السرعة الواسعة (على سبيل المثال ، المضخات الخاصة بالعملية الخاصة) ، يوصى بالنماذج التي تدعم نطاق تردد واسع (5 هرتز-60 هرتز).

طرق التحكم

السيطرة على V/F: مناسبة لإمدادات المياه الثابتة العامة وتسليم الهواء للمروحة ، وفعالة من حيث التكلفة وبسيطة.

التحكم في المتجه (مع أو بدون PG): مناسبة للظروف ذات متطلبات الضغط والتدفق المستقرة ، مما يوفر دقة عالية التحكم في السرعة والاستجابة الديناميكية السريعة.

مستوى الحماية والقدرة على التكيف البيئي

يتم تثبيت معظم المضخات والمراوح في غرف المعدات الداخلية ، حيث تكون حماية IP20 - IP21 كافية. بالنسبة للبيئات الرطبة أو المتربة (على سبيل المثال ، يجب اختيار نباتات المياه العادمة ، وغرف مروحة التعدين) ، أو المحولات ذات IP54 أو مستوى الحماية الأعلى.

اعتبارات وظيفية رئيسية

وظيفة التحكم في PID

بالنسبة لأنظمة المياه الثابتة والأنظمة الثابتة للهواء ، يجب أن يكون للعاكس وحدة تحكم PID مدمجة لضبط وصيانة ضغط النظام أو التدفق تلقائيًا.

مضخة متعددة/تبديل المروحة والتحكم في الارتباط

في سيناريوهات إمدادات المياه والتهوية ، غالبًا ما تعمل مضخات متعددة أو المعجبين بالتوازي. يجب أن يدعم العاكس التبديل متعدد الضخامة لتحقيق دوران واحد إلى أعد 'أو التلقائي التلقائي بين وحدات متعددة ، وبالتالي تمديد عمر المعدات.

وظائف البدء والحماية اللينة

يتجنب التأثير الحالي وتأثير مطرقة الماء الناجم عن البداية المباشرة التقليدية ، وتوسيع خط الأنابيب والحياة الحركية. يجب أن يتضمن العاكس وظائف حماية كاملة مثل التيار الزائد ، الجهد الزائد ، الجهد السفلي ، فقدان الطور ، ارتفاع درجة الحرارة.

التواصل والذكاء

دعم بروتوكولات الاتصالات مثل Modbus و Profibus و BACNET ، وما إلى ذلك ، لسهولة التكامل مع أتمتة البناء أو أنظمة التحكم الصناعية لتمكين المراقبة عن بُعد وتشغيل ذكي.

حالات اختيار التطبيق

نظام إمدادات المياه الشاهق الشاهق

موصى به: العزولات مع وظائف إمدادات مياه الثابت المتخصصة ، ودعم التحكم متعدد الضخمة ، ومدى الطاقة عادة 5.5 كيلو واط-75 كيلو وات.

نظام مروحة تكييف الهواء المركزي

موصى به: نماذج ذات واجهات التعديل التلقائي والاتصالات PID ، قادرة على التكامل مع أنظمة إدارة المباني (BMS) ، وعادة ما يكون نطاق الطاقة 7.5 كيلو واط-90 كيلو وات.

مضخات محطة معالجة مياه الصرف الصحي

نظرًا للبيئات القاسية ، هناك حاجة إلى العزولات ذات مستوى الحماية العالي ومقاومة التآكل. التحكم في المتجه ضروري أيضًا لضمان تشغيل مستقر.

ملخص وتوصيات

كحمال عزم الدوران التربيعي النموذجية ، تتطلب المشجعين والمضخات بشكل أساسي المحولات التي تتميز بالكفاءة في الطاقة وموثوقة وسهلة الاستخدام. في الاختيار الفعلي ، ركز على:

مطابقة المعلمة: قوة المحرك ، مستوى الجهد ، سعة التحميل الزائد.

المطابقة الوظيفية: التحكم في PID ، ارتباط متعدد الضخمة ، بروتوكولات الاتصال.

التكيف البيئي: مستوى الحماية وبيئة التثبيت.

لا يمكن للاختيار الصحيح وتطبيق المستقلبين تقليل استهلاك الطاقة بشكل كبير فحسب ، بل يعزز أيضًا استقرار النظام وعمره ، مما يخلق فوائد اقتصادية أكبر للمؤسسات.
